美俄反坦克导弹有何差异?我们把标枪导弹与短号E对比看看

sw

俄罗斯研制的短号E已经成为俄罗斯大力出口的主力反坦克导弹(出口编号EM),代表了俄罗斯第三代反坦克导弹的巅峰。而短号系列大量出口的国家,他们的最现实敌人都是美国。身为第四代反坦克导弹的美国标枪对上第三代改型的短号E,孰优孰劣呢?

1、基本数据对比

“短号”E多用途反坦克导弹系统弹长1210毫米,直径152毫米,重27千克。导弹和发射筒总重不超过33千克,一个2人的步兵班组就可以携带一套系统进行机动作战。“短号”-E导弹的反坦克型的最大速度提升到了300米/秒,最大射程8000米。而多用途型的“短号”-E导弹射程为150至10000米,最大速度为320米/秒,机动飞行时的最大过载可达10G。


“标枪”重量轻、弹体小,整套系统包括制导系统及射控主件约重22.7公斤,包含被动目标识别,射控组件及整合式昼(4倍)夜间(4-9倍)放大瞄准器6.4公斤。弹体重11.8公斤,长1.08米,弹体直径12.7mm。发射管重4.1公斤,长1.198米,直径142.1mm,射程约75米-2500米。改进型4750米。


从双方基本数据来看,很明显属于第四代反坦克导弹的标枪导弹在性能数据上优势很大,重量、体积、长度都小于短号E,能够在反坦克小组中尽量多的携行,从而增加美军小组的反坦克能力。但是射程方面是明显的短板。短号则延续俄罗斯一贯的风格,体积略大,但在射程、速度和威力上都要超过标枪反坦克导弹。

2、杀伤性能对比

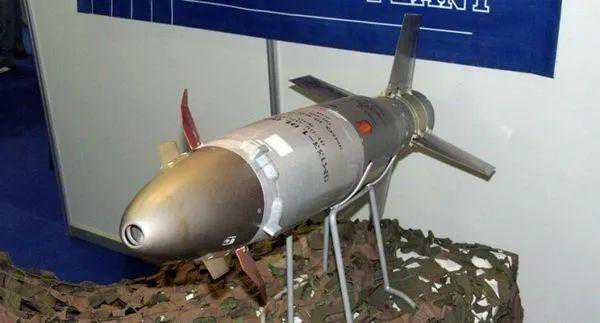

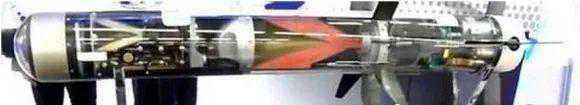

短号E反坦克型使用双级串联聚能破甲战斗部。前置战斗部用来击穿和引爆爆炸反应装甲,主战斗部用于击穿坦克的主装甲,可穿透1300毫米的轧制均质装甲,也可穿透厚达3~3.5米的混凝土防御工事和建筑,短号E高爆型使用多用途高爆战斗部,可以打击各类掩体、碉堡、建筑物、无装甲防护的车辆和壕沟内的人员等。可配备触发(ITS)和近炸(PTS)两种引信,能够按作战需要灵活选择,甚至还能攻击低空飞行的直升机、无人机和近距离支援攻击机,战斗部有效范围3米左右,不过得看运气。

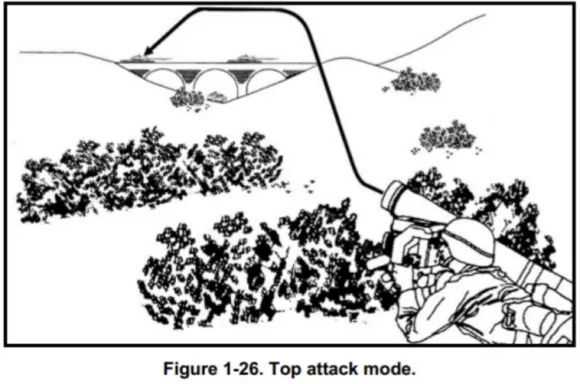

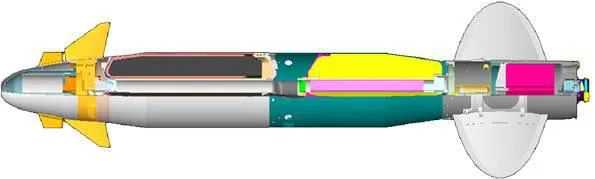

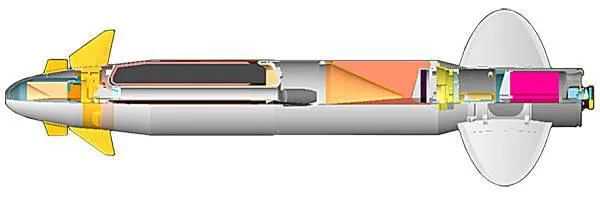

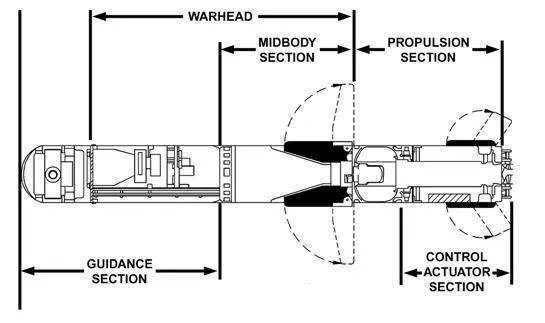

“标枪”反坦克导弹有两种交战模式,攻顶模式主要用于反主战坦克和装甲车,正面攻击模式主要用于打击工事及非装甲目标。“标枪”导弹的战斗部是纵列锥形装药高爆穿甲弹,预装药主要用于破坏反应装甲,而在其鼻锥形钼质套筒衬垫内装着的LX-14主装药用来摧毁主装甲的。垂直破甲深度750毫米。“标枪”导弹的战斗部亦可以用来打击各种掩体、低速飞行的直升机等。由于“标枪”导弹自动寻的,能够攻击以每小时50-60公里的速度缓慢飞行的直升机。



很明显,双方都采用了多用途的设计理念,甚至都能在一定程度上进行反直升机作战。但是标枪的一弹多用性能更强,而短号E的弹种更齐全。但是标枪的穿甲深度是个硬伤,750mm的穿深大大落后于短号E的1300mm,这也与美军的对手普遍实力较弱和攻顶模式有关,不需要那么大穿深一样一击必杀。因此在威力上,大家打成平手。

3.制导方式对比

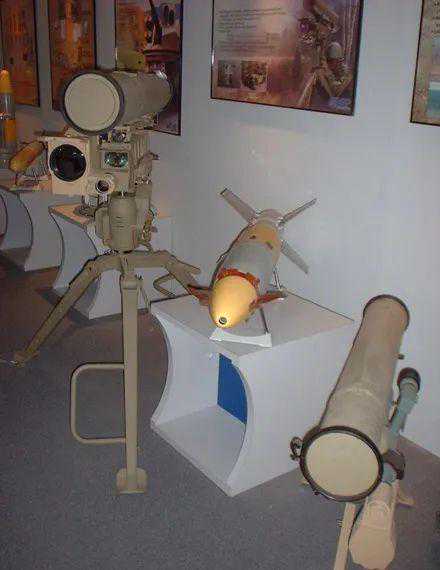

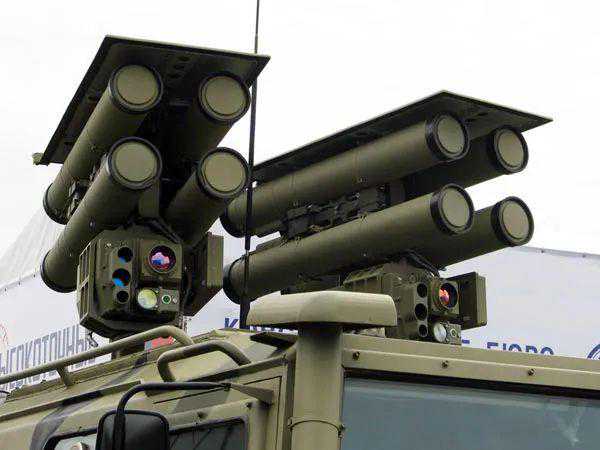

“短号”-E导弹采用便携式发射系统,该系统配备了俄第三代热成像仪和12倍/20倍可变光学瞄准器,配备了高分辨率摄像机、内置激光测距仪、激光制导通道、目标自动跟踪仪,采用了具备目标自动跟踪能力的激光驾束制导方式,目标跟踪精度、命中精度较“短号”-E提高了5倍以上。“短号”反坦克导弹的抗干扰能力较好,能够完全避免俄罗斯“窗帘”-1式、以色列“钢琴·小提琴”-1式光电干扰装置的干扰。而且,即便“短号”反坦克导弹的制导保密激光束交叉和平行,也不会影响对导弹的制导。而车载型的“短号”-E导弹系统则可配备两部四联装自动导弹发射架,系统配备高精度电视/热成像仪和激光测距仪,射手通过简易操作面板即可完成导弹的瞄准与发射。

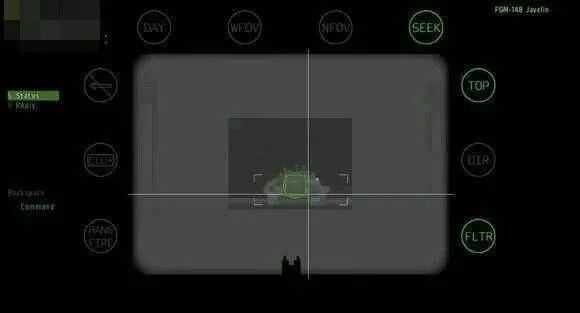

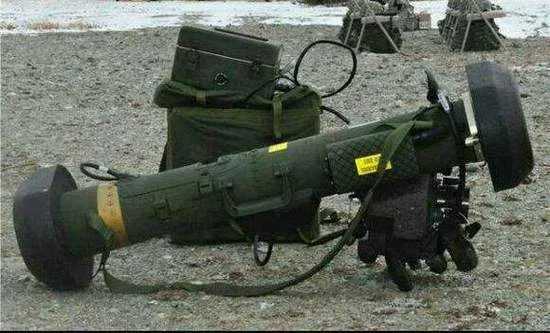

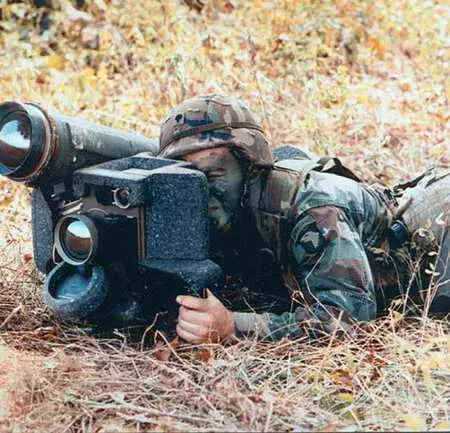

“标枪”导弹系统主要由发射包装筒、导弹和瞄准控制单元组成,标枪导弹系统中最昂贵最先进的不是导弹,而是火控瞄准系统,即CLU能探测伪装的、隐蔽的、视距外目标,能有效探测远大于标枪导弹射程外的目标,能把目标图像坐标传送到上级火控部门的电脑里,还能接受上级部门的图像坐标数据,甚至能使步兵班担负起高科技侦查兵的作用。再加上比较轻巧,只有6.6公斤,可以脱离导弹系统单独使用。所以,美军在伊拉克阿富汗夜间巡逻侦察时,经常不装导弹,只携带CLU执行巡逻侦察任务。大大增强了美国步兵班信息化水平。



标枪之所以能作到“发射后不管”,主要归功于导弹头锥玻璃罩内的焦平面热成像寻的器和图像识别处理。这是个64×64单元的汞镉碲阵列元件,对波段为8-12微米的红外辐射非常敏感,而且这一波段较之3~5微米波段的抗干扰能力强。射击前,射手将发射筒前盖取下,瞄准控制单元对准目标,当搜索到目标时按下锁定快门,这时的目标图像就是导弹攻击寻的蓝本。导弹射出后,无论是运动还是静止中的目标图像特征,在成像寻的器上都是连续变化的,处理单元就是依靠这些特征信号连续变化中的相关性,来自动识别和跟踪目标,因此寻的制导非常可靠。后来BLOCK1用128×128焦平面红外成像探测器阵列替代64×64阵列,以增大导引头探测距离、强化抗干扰能力、引入跟踪自动决策和弹道自动选择功能,以增加武器系统攻击隐蔽物后的目标和装有主动防护系统的目标的能力等等。

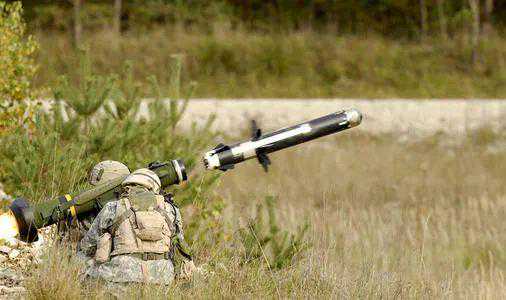

从制导方式上看,标枪具有无可比拟的优势。因为它是世界上第一种发射后不管的反坦克导弹,射手在发射后马上就可以寻找隐蔽。而短号E虽然号称发射后不管,仅仅是操作人员不管,导弹依然需要发射装置上的高精度激光束进行引导,也就是说在敌方反击炮火袭来的几秒钟内,标枪发射组能够全身而退,短号E的发射组则要承担观瞄系统损失的严重后果。当然,由于短号E导弹射程远,也能够争取一定的时间撤离。标枪的抗干扰能力,特别是在附近有高热目标的情况下会面临严峻考验,短号的抗干扰能力因为其采用激光制导,会比标枪强一些。总体上看,标枪优势更大。两种导弹系统都有非常广泛的适装范围,能够大幅度提高机动性,符合现代战争需要。

可见,短号本身就是一种消耗品尽量简化导弹的工艺以降低成本,将真正昂贵的观瞄设备集中在发射架上,以实现尽可能的快速转移。尽量加强威力和射程,以扩展打击范围,增强俄军步兵作战能力。一枚标枪基本上能买6枚短号。


美军极其强调军人的生命安全,因此标枪特意采用了红外焦平面阵列为导引头的高技术,以及攻顶模式设计,以达到发射后不管的能力,标枪的定位是一种查缺补漏的存在,是代替步兵无后坐力炮、迫击炮等的精确打击武器。充分体现了美国设计师重视生存性,重视精确打击能力,轻视成本的特性,这也是依托美军先进的作战体系所能选择的最好手段。能够完美融入本国的作战体系,完成所赋予的作战任务,这就是短号E与标枪的最大成功。
