1、系统配置
1.1软件
安装Step7Micro/WinSMARTsoftware(含Modbus协议库)的PC机，本例中使用的是。
1.2硬件
G120配备CU240E-2控制单元的变频器一台、异步电机一台、S7-200SMARTPLC一台、标准DRIVE-CLIQ电缆一根、双绞屏蔽电缆一根。本例中，使用的G120的控制单元CU240E-2固件版本。
注意：在使用MicroWinsoftware创建项目之前，确认Modbus库文件已经存在。
图1-1S7-200SMART界面
2、硬件接线2.1CU240E-2控制单元接口
CU240E-2控制单元端子排如图2-1，RS485接口在控制单元的底部，共有5个接线端子，其中从左到右，2号端子为RS485P，3号端子为RS485N，这两端子用于通信数据的发送和接收。
图2-1控制单元端子图
2.2G120与S7-200SMART接线
图2-2PLC和控制器接线图
S7-200SMART作为Modbus通信主站，其通信端口和变频器从站的接线如图2-2。在通信网络的首、末端需要使用终端电阻。对于S7-200SMART，需要在通信端口端子3和8之间连接一阻值为120欧姆的电阻。对于变频器，把通信网络末端的CU240E-2终端电阻拨码开关拨到ON位置即可（位置在图2-1中，标号⑨）；中间位置的CU240E-2，终端电阻拨码开关必须拨到OFF位置。本例中，S7-200SMART使用CPU自带通信端口和变频器进行通信。
3、通信设置
3.1设置通讯接口
本例程使用PLC以太网接口和DRIVE-CLIQ电缆，设置通信接口，如下图3-1。
第一步:双击“通信”，弹出“通信”设置窗口；
第二步：选择网络接口卡，设置为“ICP/”，系统会自动收索CPU。
图3-1设置通信接口
3.2建立PC和PLC之间的连接
选择“网络接口”后自动搜索到CPU，如图3-2。
图3-2建立S7-200CPU和控制器连接
4、变频器参数设置
4.1变频器地址设置
变频器的Modbus通信地址可以通过控制单元上的总线地址拨码开关进行设置，如图4-1。当地址拨码开关的位置都为OFF时，也可用过参数P2021进行设置。（说明：改变地址后需重新上电后才能生效）
图4-1地址开关设置
4.2变频器参数设置
对变频器一些基本的通信参数进行设置，才可以进行Modbus通信，如表4-2所示：
表4-2变频器的参数设置
4.3G120常用寄存器说明
G120变频器常用寄存器介绍，也是本例所使用的寄存器，如表4-3。要了解更多的G120寄存器信息，请参见G120操作手册。
表4-3常用寄存器说明
5、PLC编程
5.1初始化程序
使用Modbus协议的初始化模块MBUS_CTRL，初始化S7-200SMART的CPU端口专用于Modbus主站通信，如图5-1。
图5-1初始化
功能块说明：
注：此处以及下文的“功能块说明”仅介绍了功能块内的主要管脚功能，未说明的管脚功能，请参考软件的帮助文件。
EN使能：必须保证每一扫描周期都被使能（使用
Mode模式：为1时，使能Modbus协议功能；为0时恢复为系统PPI协议。Baud波特率：支持的通讯波特率为4800，9600，19200,此处设置9600。Parity校验：校验方式选择（G120采用偶校验）
0＝无校验
1＝奇较验
2＝偶较验
Port端口：设置物理通信端口（0=CPU中集成的RS-485，1=可选CM01信号板上的RS-485或RS-232）。
Timeout超时：主站等待从站响应的时间，以毫秒为单位，典型的设置值为1000毫秒（1秒），允许设置的范围为1-32767。注意：这个值必须设置足够大以保证从站有时间响应。
Done完成位：初始化完成，此位会自动置1。
Error：初始化错误代码。
5.2主站读写功能块
5.2.1写控制字

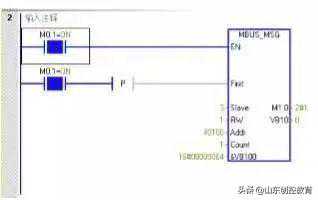

图5-2写控制字
功能块说明：
注：此处以及下文的“功能块说明”仅介绍了功能块内的主要管脚功能，未说明的管脚功能，请参考软件的帮助文件。
EN使能：同一时刻只能有一个读写功能（即MBUS_MSG）使能。注意：G120对于写指令同一时刻只运行对一个保持寄存器操作；读指令同一时刻最大允许操作125个保持寄存器。
First读写请求位：每一个新的读写请求必须使用脉冲触发。
Slave从站地址：可选择的范围1-247
RW请求方式：0＝读，1＝写
Count数据个数：通讯的数据个数（位或字的个数）。注意：Modbus主站可读/写的最大数据量为120个字（是指每一个MBUS_MSG指令）。
DataPtr数据指针：
如果是读指令，读回的数据放到这个数据区中；
2.如果是写指令，写出的数据放到这个数据区中。
Done完成位：读写功能完成位。
Error错误代码：只有在Done位为1时，错误代码才有效。
常用的控制字：
047E：运行准备
047F：正转启动
0C7F：反转启动
04FE：故障确认
5.2.2写速度设定值
图5-3写速度值
5.2.3读状态字和速度实际值
图5-4读状态字1和速度实际值
5.2.4读取斜坡时间
图5-5读参数P1120、P1121
5.2.5写斜坡下降时间
图5-6写参数P1121
6、分配库存储区
在编译程序之前，首先要为Modbus库分配可用的全局V存储器地址，如图6-1所示。
第一步：选择“程序块”-“库”右键，选择“库存储区”；
图6-1分配库存储区
7、调试程序
程序编辑完成后，要调试程序，如下图7-1所示。
图7-1调试程序
8、监控状态表
通过监控状态表，可以修改过程数据和监控过程数据的变化状态，如图8-1所示。
图8-1状态表
控制字：VW100=16EF37说明变频器的状态，参见r0052。
主设定值：VW200=160-4000对应转速0-P2000的值。
速度实际值：VW302=16#1000说明电机实际转速已经运行到375rpm。斜坡上升时间：VW400=1000，从寄存器列表中可以看到40322的寄存器的定标系数是100，所以参数P1120=1000/100=10。
斜坡下降时间：VW402=2000，读的下降时间；VW500=2000，设定的下降时间；VW402=VW500，说明写指令已经生效。从寄存器列表中可以看到40323的寄存器的定标系数是100，所以参数P1121=2000/100=20。
9、Modbus错误代码
Done完成位：Modbus功能块的完成位，用于确定功能块的操作是否完成；
Error错误代码：只有在Done位为1时，错误代码才有效。Modbus错误代码及含义如表9-1所示。
表9-1Modbus错误代码表
