一、需求介绍
西门子S71200/1500需要读取三菱FX2N的实时温度值（内存地址：D200）和实时压力值（内存地址：D201）。
二、需求分析三菱FX2N自带的是RS422的串行接口，而西门子S71200/1500自带的是以太网口，由于物理接口的不同，两个PLC之间无法直接通讯；
三菱FX2N的通讯协议是编程口协议，是一种串行接口协议，而西门子S71200/1500的通讯协议是S7协议，或者是ModbusTCP协议，是一种网络接口协议，由于通讯协议的不同，两个PLC之间无法直接通讯；
这里为了实现两个PLC之间的数据交换，就必须要解决物理接口和通讯协议不一致的问题。
三、硬件连接可以在三菱FX2N一侧加装硬件：NET30-FX，它能解决物理接口和通讯协议不一致的问题：
首先可以将三菱FX2N的RS422串行接口转成以太网口，解决了两个PLC物理接口不一致的问题；
其次可以将三菱FX2N的编程口协议转成ModbusTCP协议，解决了两个PLC通讯协议不一致的问题。
最终将NET30-FX、西门子S71200/1500，监控PC通过网线接到交换机。
这里，西门子S71200/1500需要作ModbusTCP的客户端，而三菱FX2N需要作ModbusTCP的服务端。
三菱FX2N通过NET30-FX,已经实现了ModbusTCP的服务端的功能，ModbusTCP和三菱FX2N内部寄存器之间的对应关系如下：
MODBUS地址
PLC内部寄存器地址
数据类型
计算公式
modbus功能号
最大指令数
000001～
输出线圈：Y0～
位
Ym=000001+m①
FC1(读线圈)
FC5(写线圈)
FC1:512
FC5:1
005001～
特殊：M8000～
M8m=005001+m②
006001～
定时器线圈：T0～
Tm=006001+m
007001～
计数器线圈：C0～
Cm=007001+m
010001～
线圈：M0～
Mm=010001+m
030001～
线圈：S0～
Sm=030001+m
100001～
输入：X0～
位
Xm=100001+m③
FC2(读输入)
512
400001～
定时器：T0～
字
Tm=400001+m
FC3(读寄存器)
FC16(写寄存器)
FC6(写单一寄存器)
FC3:127
FC16:127
FC6:1
401001～
计数器：C0～C199
Cm=401001+m
411001~
计数器：C200~C255
Cm=411001+（m-200）*2④
401301～
特殊：D8000～
D8m=401301+m⑤
402001～
资料暂存器：D0～
Dm=402001+m
420001～
文件寄存器：R0～
Rm=420001+m
通过公式计算得出：
实时温度值D200对应的Modbus地址是402201；
实时压力值D201对应的Modbus地址是402202；
西门子S71200/1500可以通过调用通讯库中的MB_CLIENT指令实现ModbusTCP的客户端的功能：

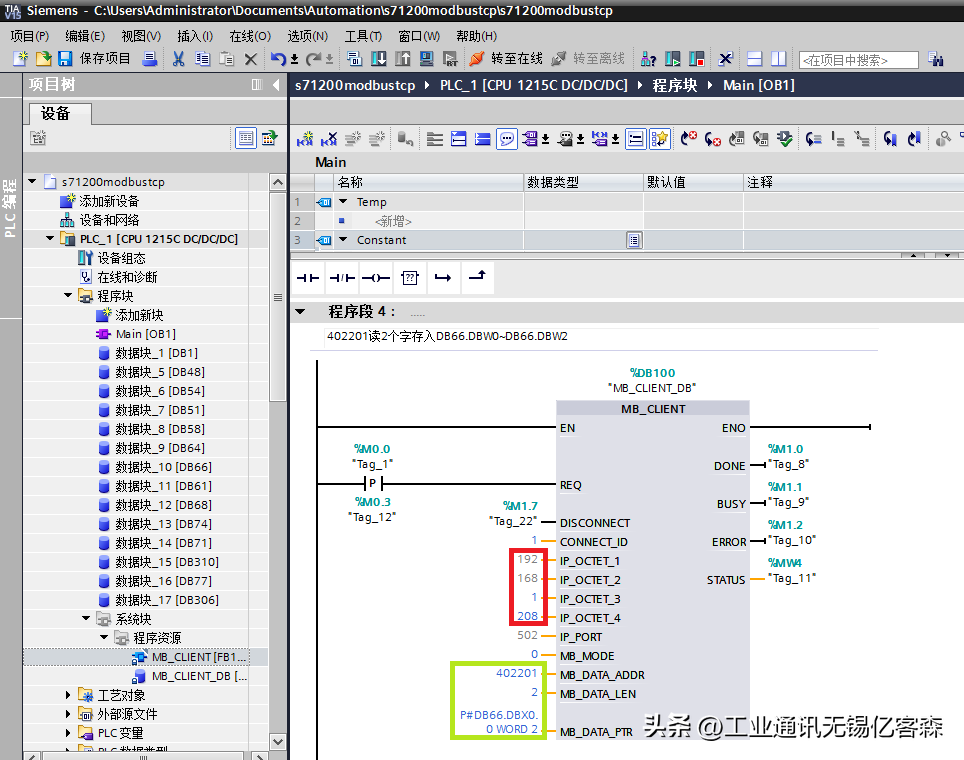

MB_CLIENT指令参数中设置的IP地址（192.168.1.208）是NET30-FX的IP地址（NET30-FX的IP可以任意设置），并设置读取了Modbus地址402201（三菱FX2N的D200）开始的2个字存入开始的2个字中。

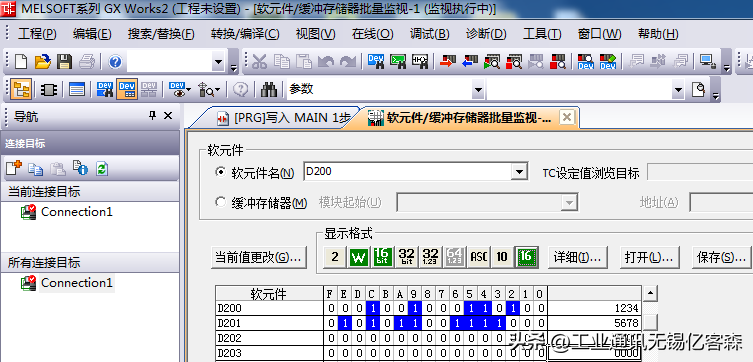

五、数据展示通过三菱FX2N的编程软件读取到的D200和D201的值如下：

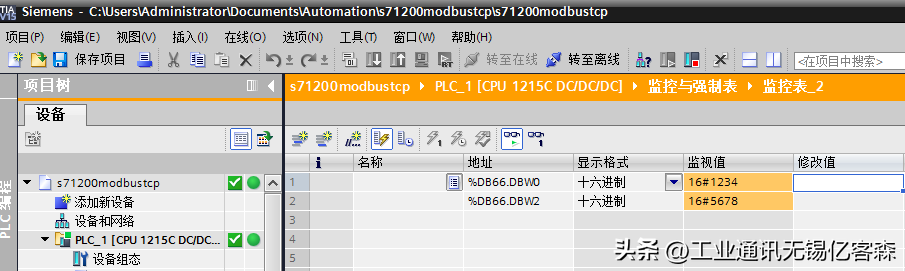

通过西门子S71200/1500的编程软件读取到的和的值如下：
通过对比，数据完全一致，S71200/1500成功通过ModbusTCP的通讯方式读取了三菱FX2N的数据。
