2015年开始，苹果相继为iPhone6、6S、7系列推出过智能电池保护壳，能为iPhone提供额外续航和可靠保护。2019年年初苹果重启这个项目，继续为2018年推出的iPhoneXS/iPhoneXSMax/iPhoneXR产品线带来全新的SmartBatteryCase智能电池保护壳。而在2019年11月，苹果则为同年的iPhone11系列产品线推出升级版的智能电池壳。
该系列新品已在中国大陆地区上市发售，三款智能电池壳售价均为1071元（人民币）。充电头网第一时间下单，为大家带来详细评测拆解。今天这期要为大家带来的是iPhone11ProMax版本SmartBatteryCase智能电池壳的开箱拆解。
一、iPhone11ProMaxSmartBatteryCase智能电池壳（A2180）开箱

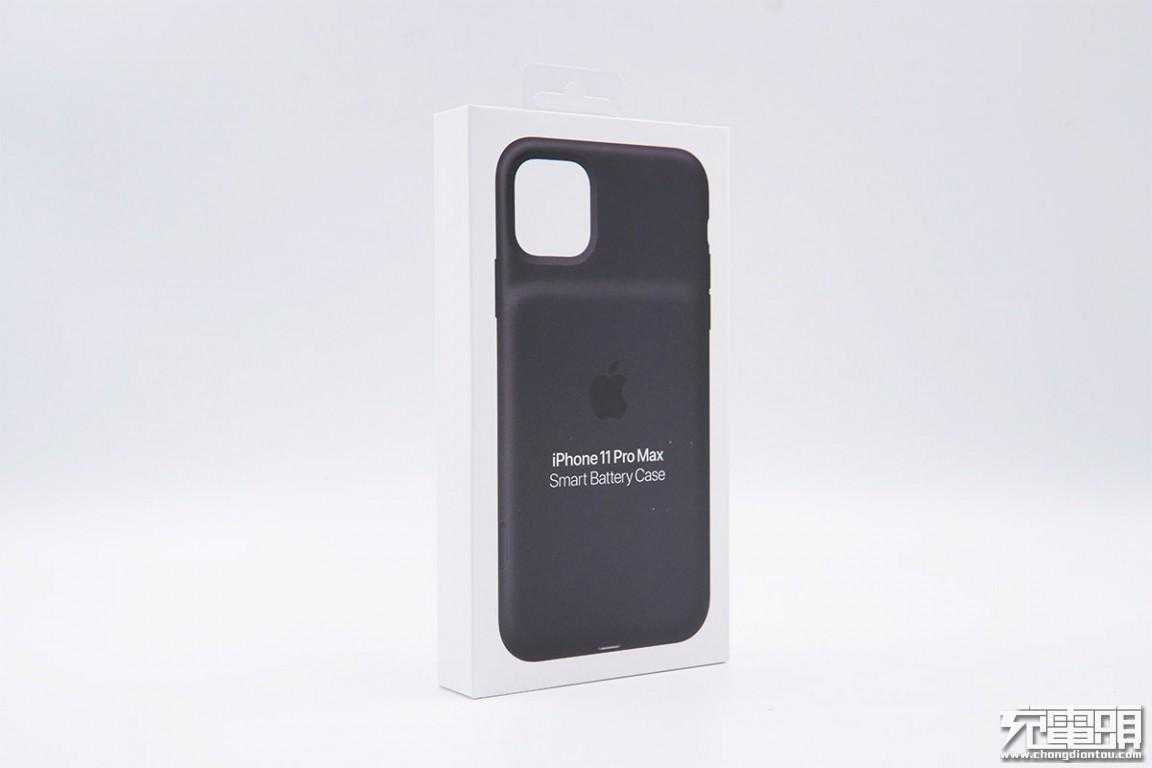

产品依然采用白底包装，上面印有等比例大小的产品外观图，一如既往的苹果设计风格。
背面印有产品规格参数。
名称：iPhone智能保护壳（iPhone11ProMaxSmartBatteryCase）
型号：A2180
输入：5V或5.2V或9V或14.5V或15V3A最大
输出：8.7
下方备注：兼容iPhone11ProMax，要求或更高版本。

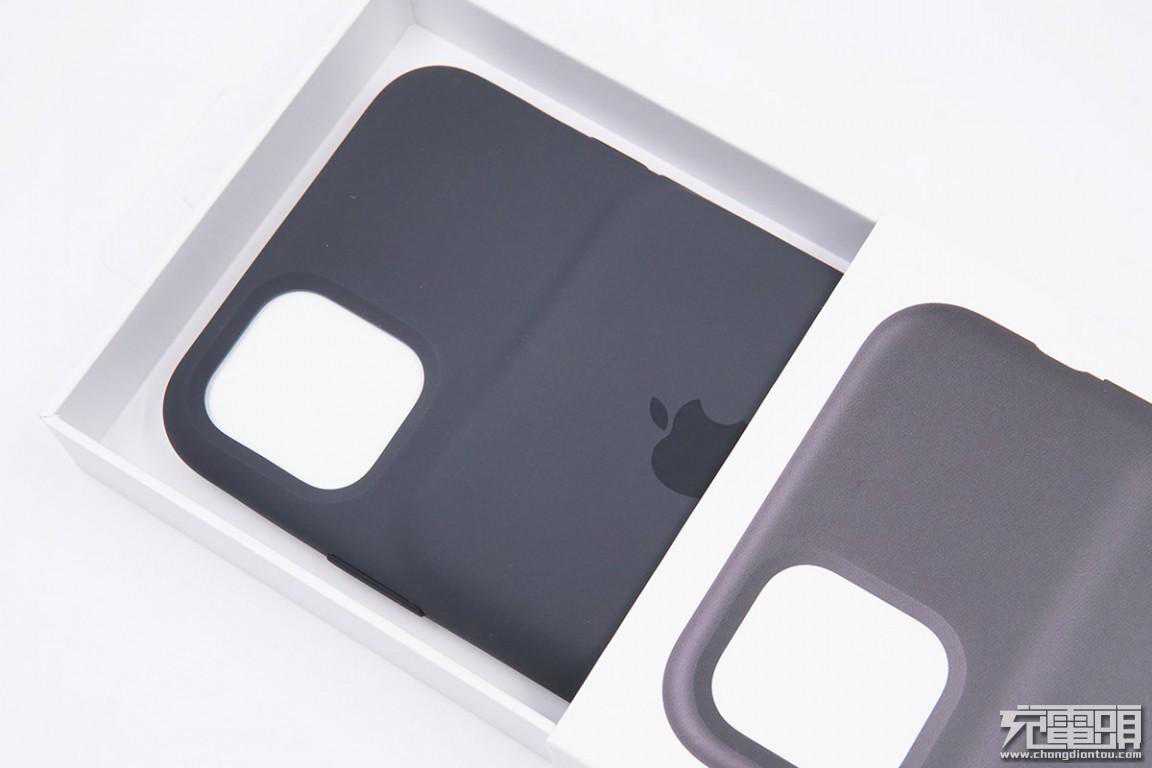

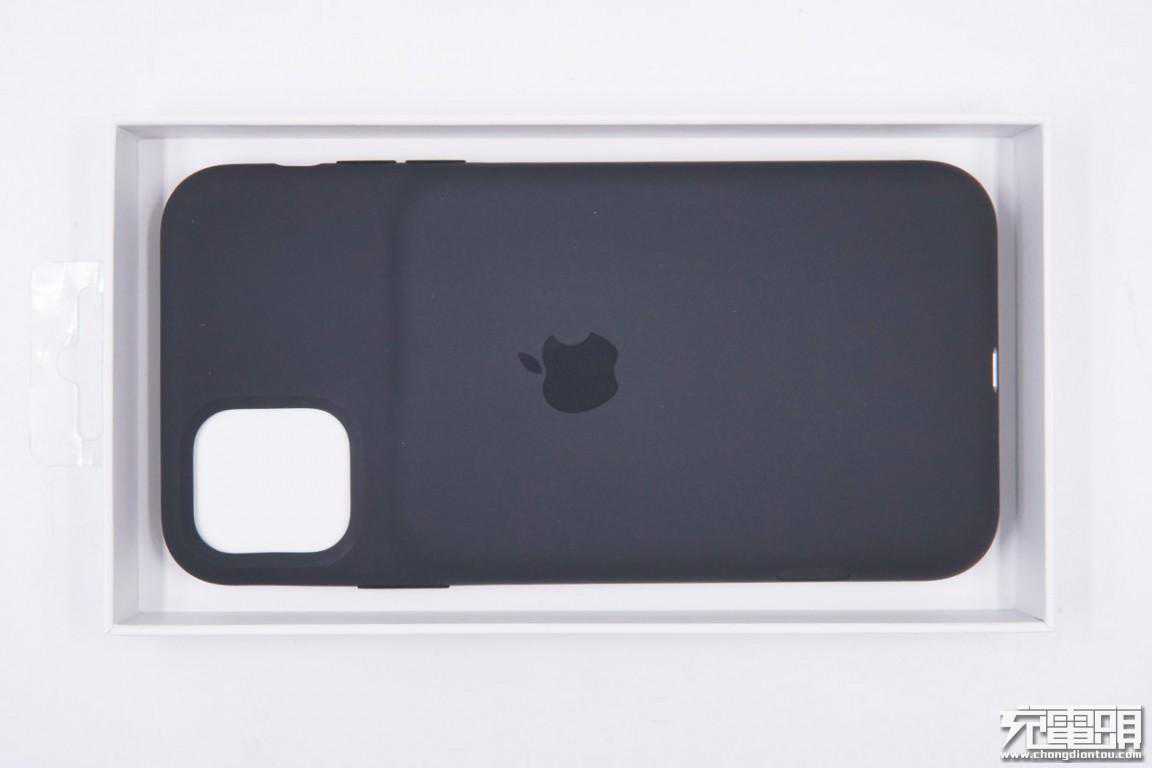

产品本体背面朝上摆放在内盒中。

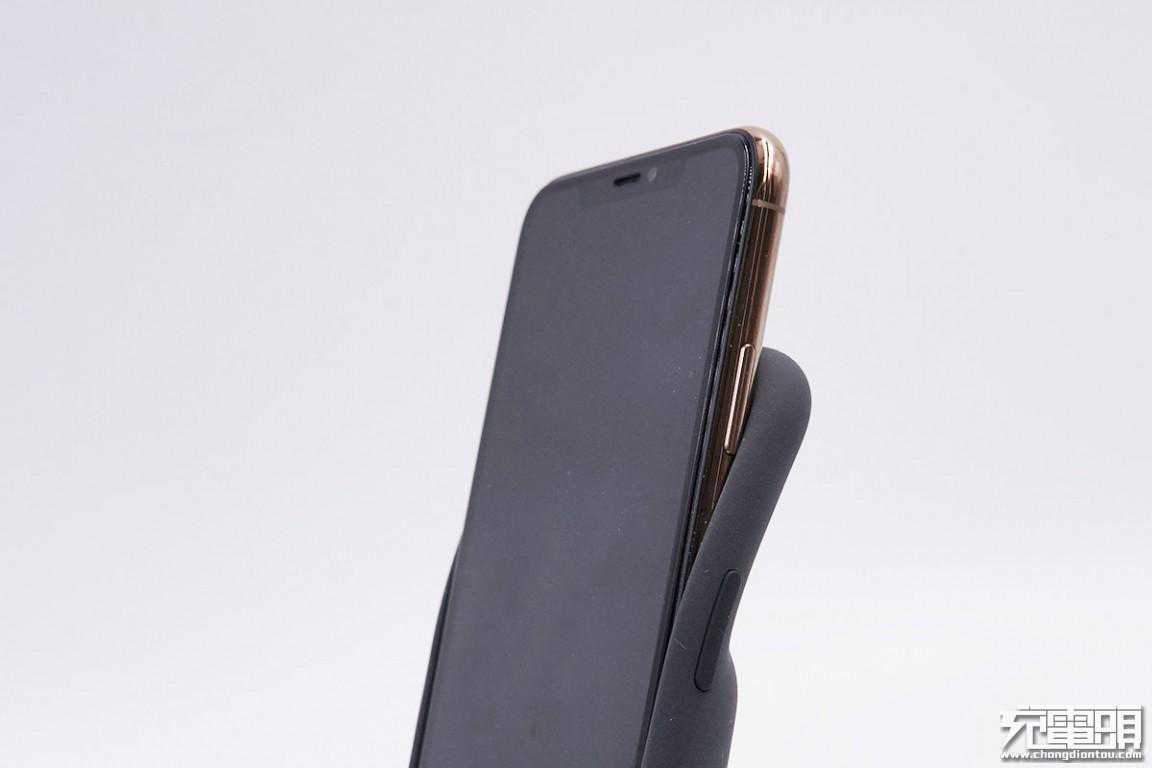

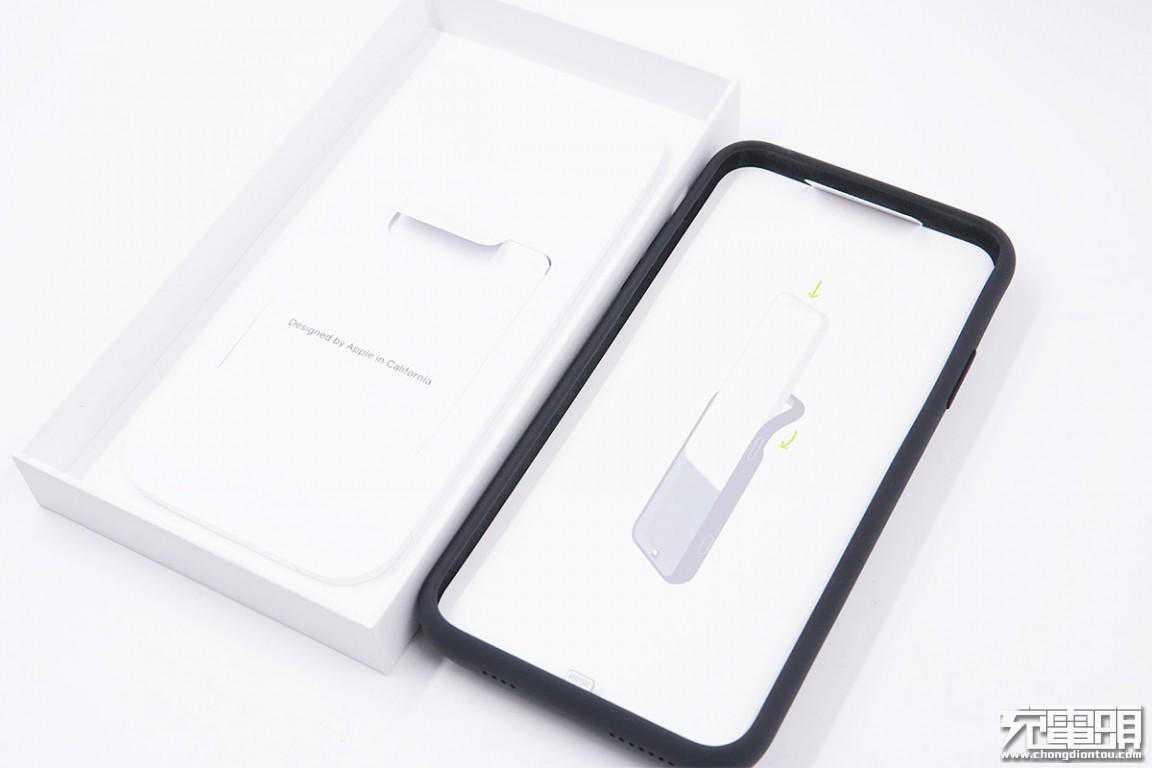

电池壳内部有一张使用说明，弯曲电池壳上半部分可放入手机。
包装内容：智能电池壳、产品说明书、三包凭证。

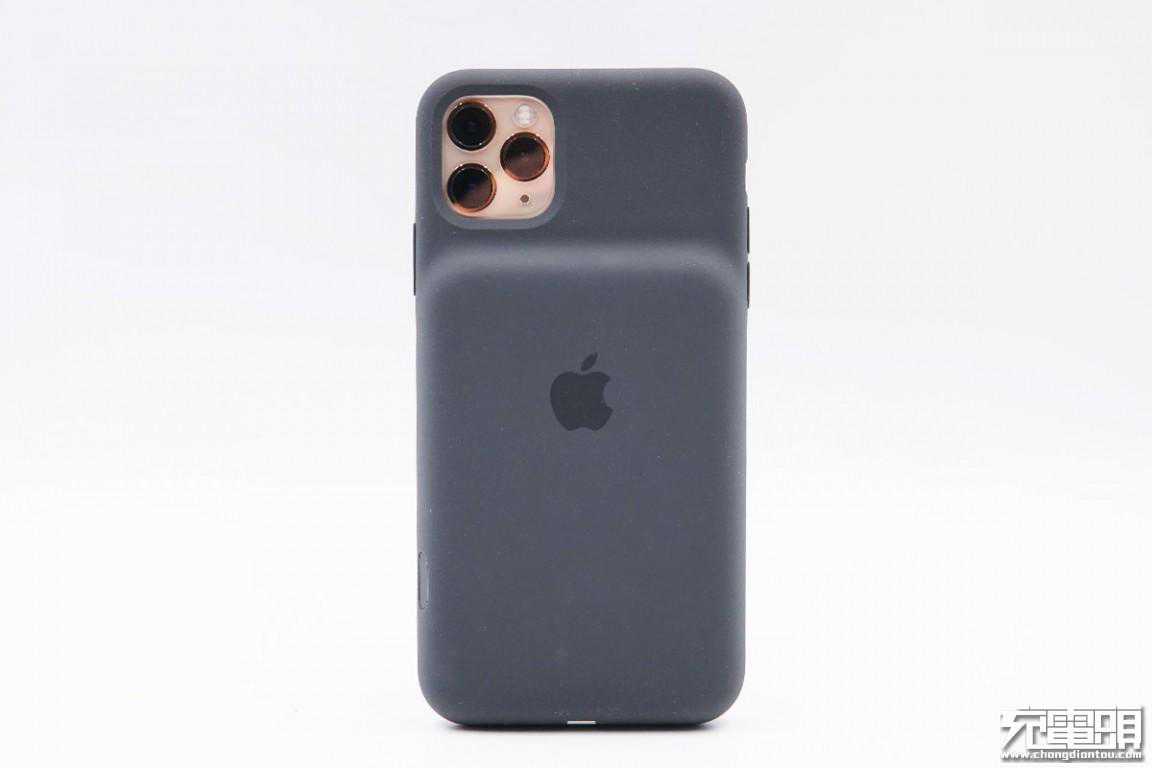

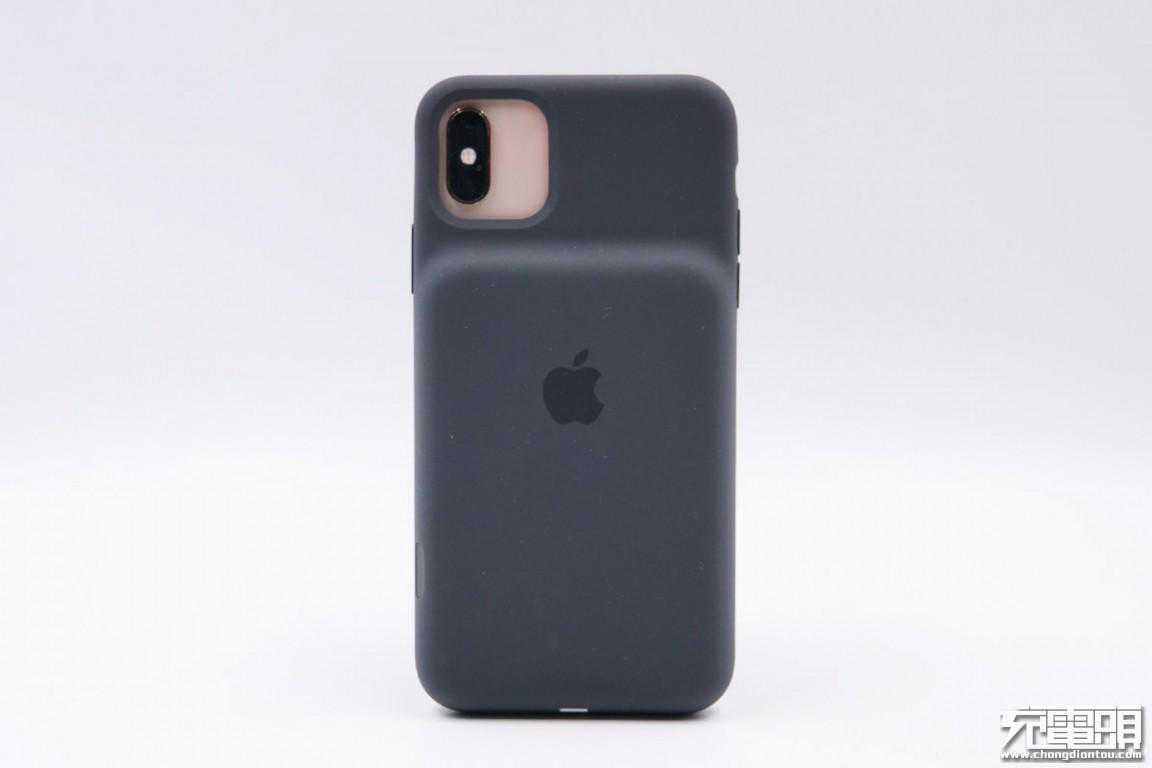

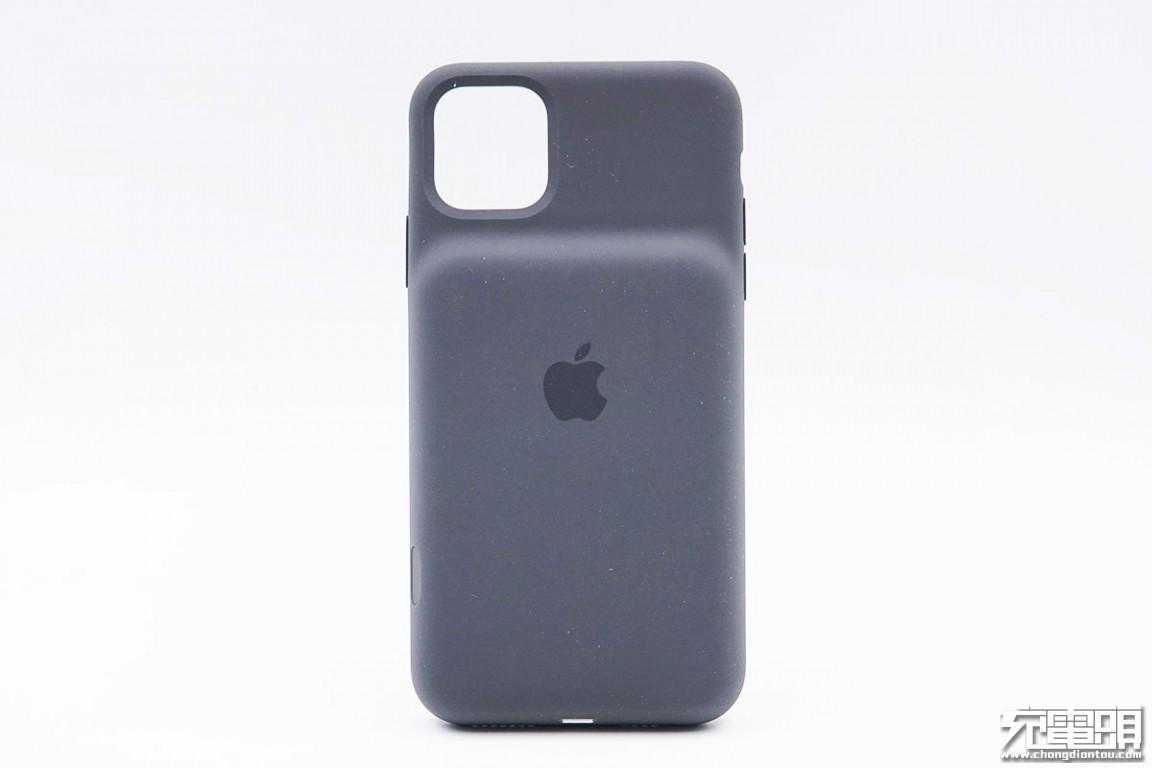

智能电池壳外形和一般保护壳差不多，只是摄像头以下部分大面积凸起，这也是内置锂电池所在位置。

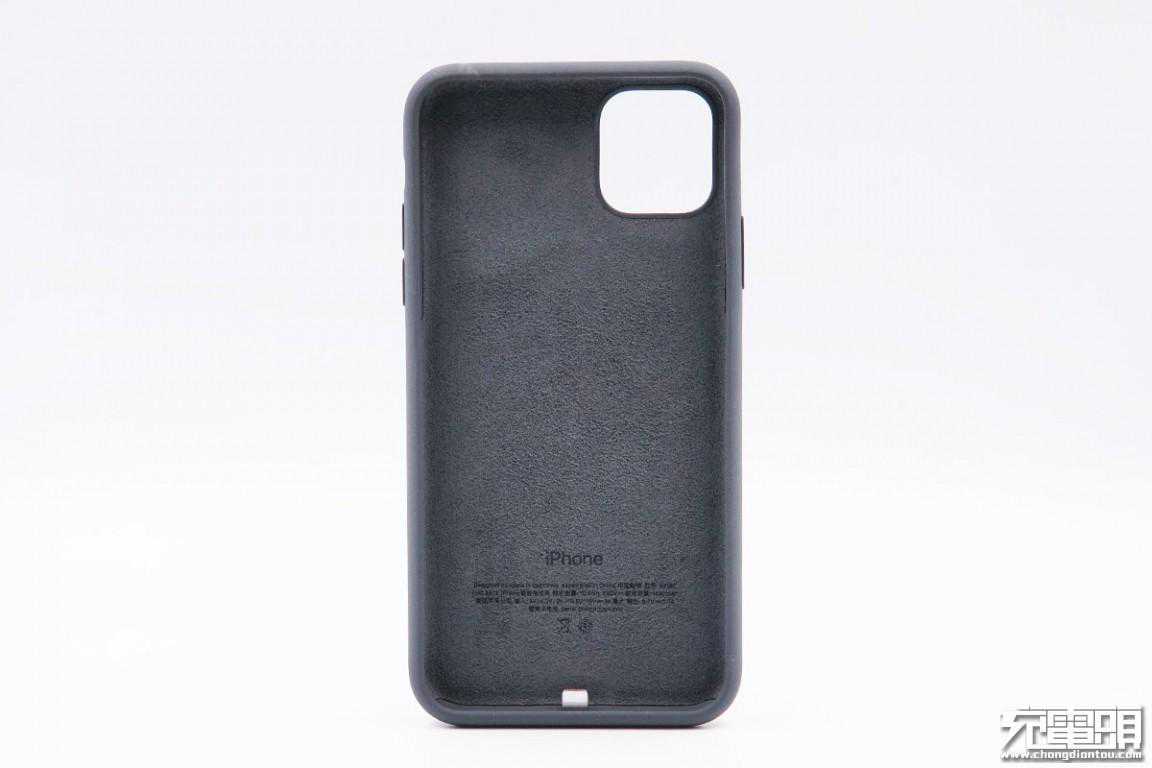

SmartBatteryCase内层超细纤维衬里，有助于保护你的iPhone机身。外层使用硅胶面层，触感柔软顺滑，带来舒适手感。柔软而富弹性的边框设计，让你可以轻松带上或卸下保护壳。

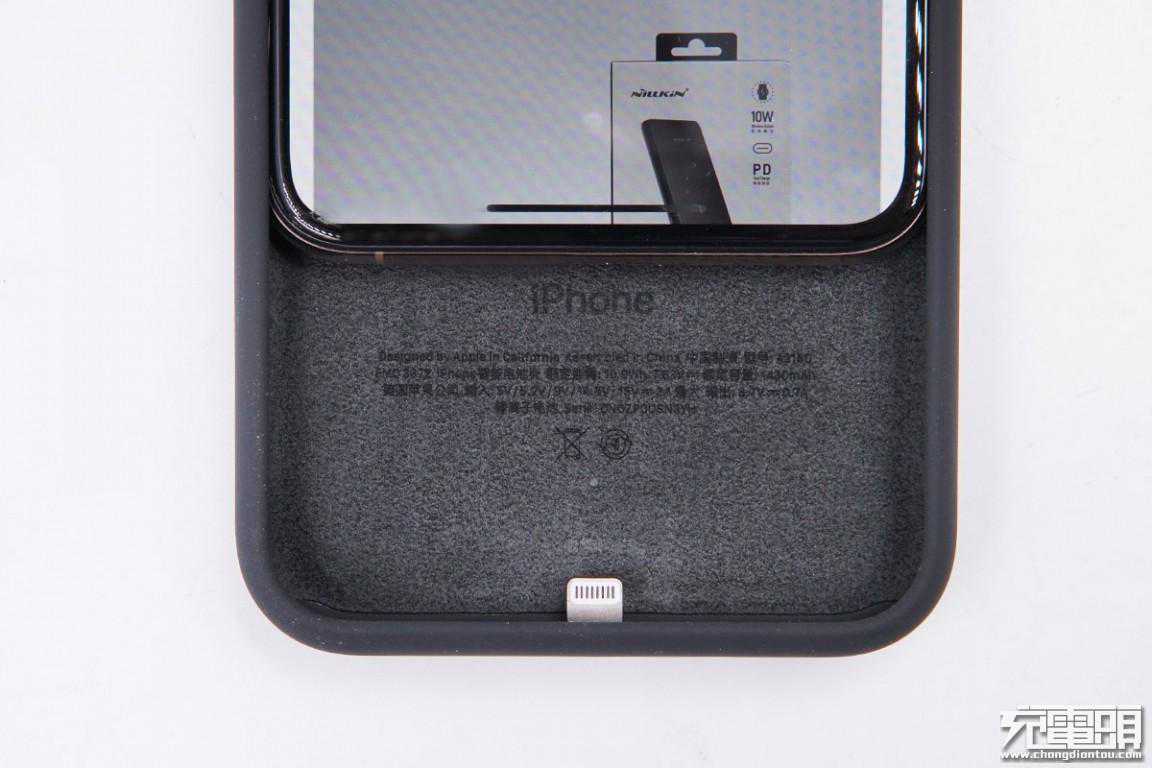

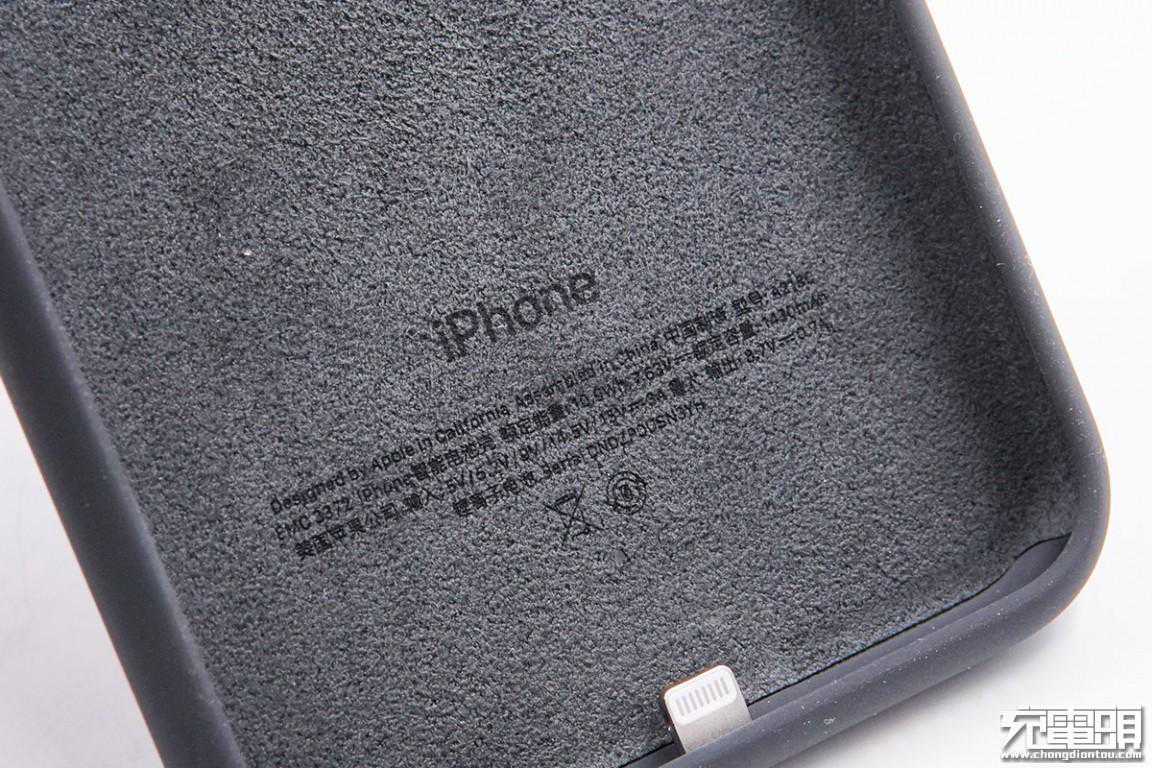

内层纤维表面印有产品详细规格参数。输入：5V、5.2V、9V、14.5V、15V-3A最大；输出：8.7；额定容量：1430mAh（10.9Wh）。
底部有一颗隐藏式LED状态指示灯，不同颜色对应不同的工作状态。
底部为Lightning接头，以及扬声器和话筒开孔。

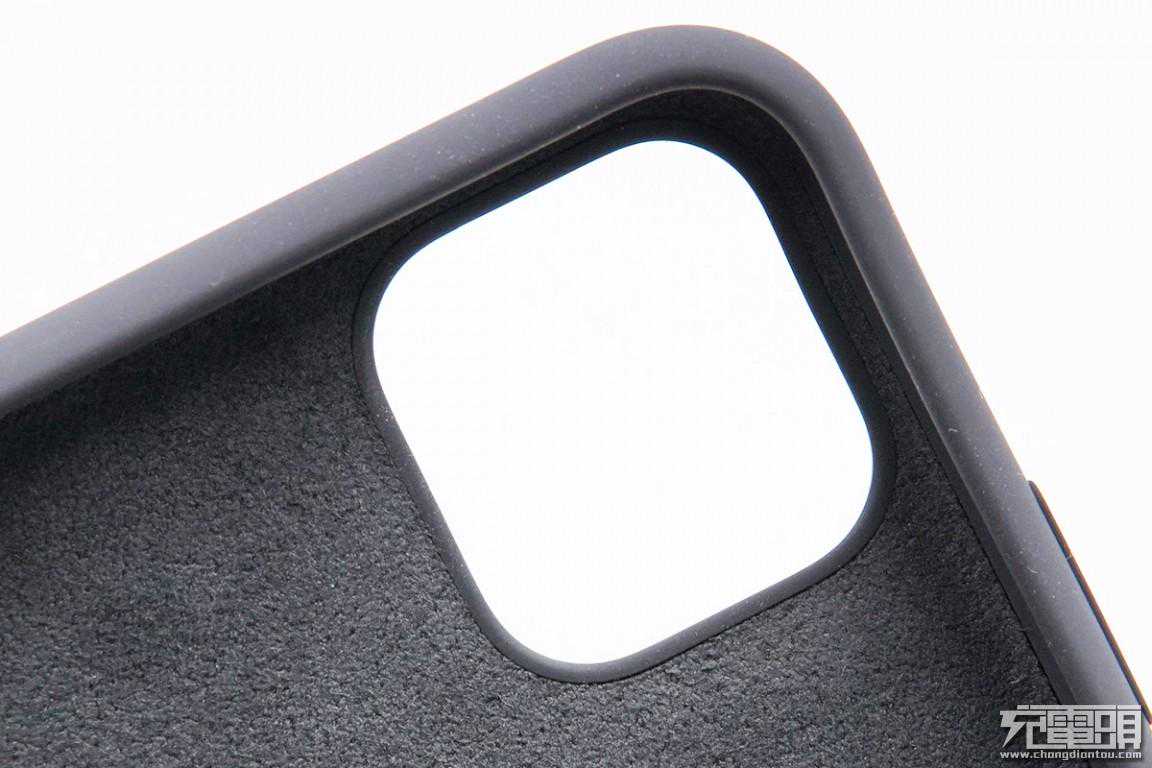

摄像头部分材质过渡自然。

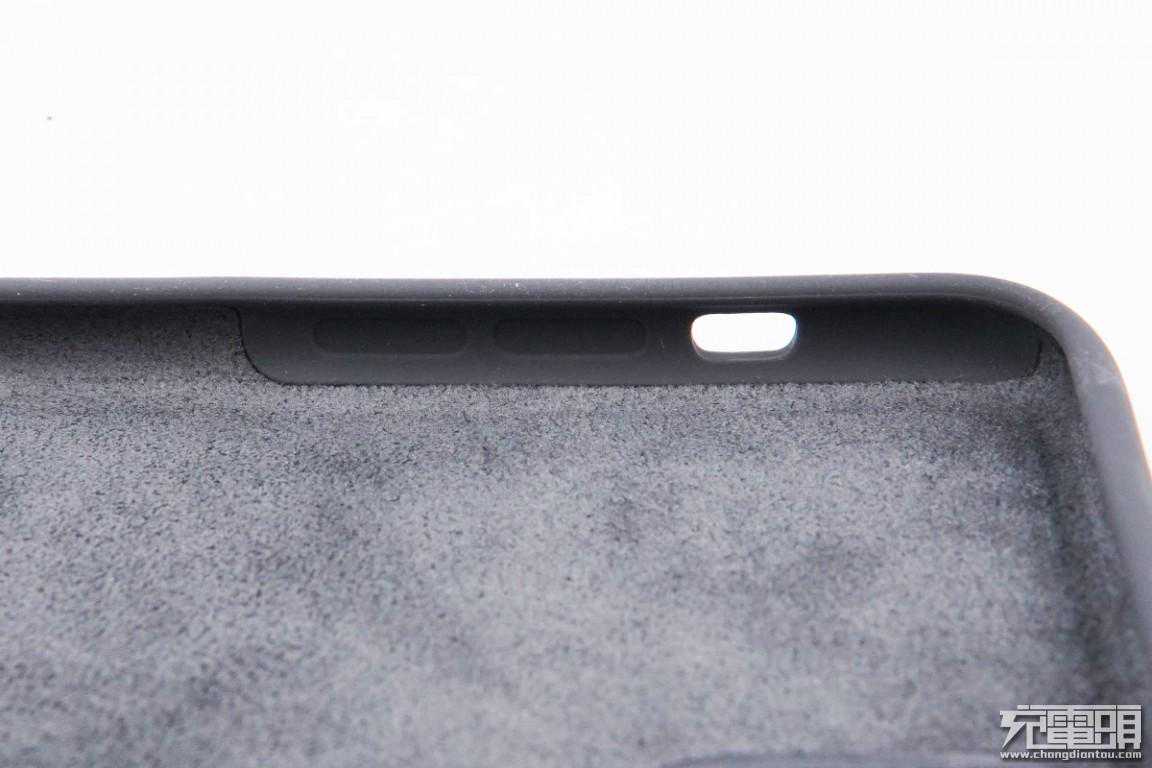

音量键和静音键孔位特写。

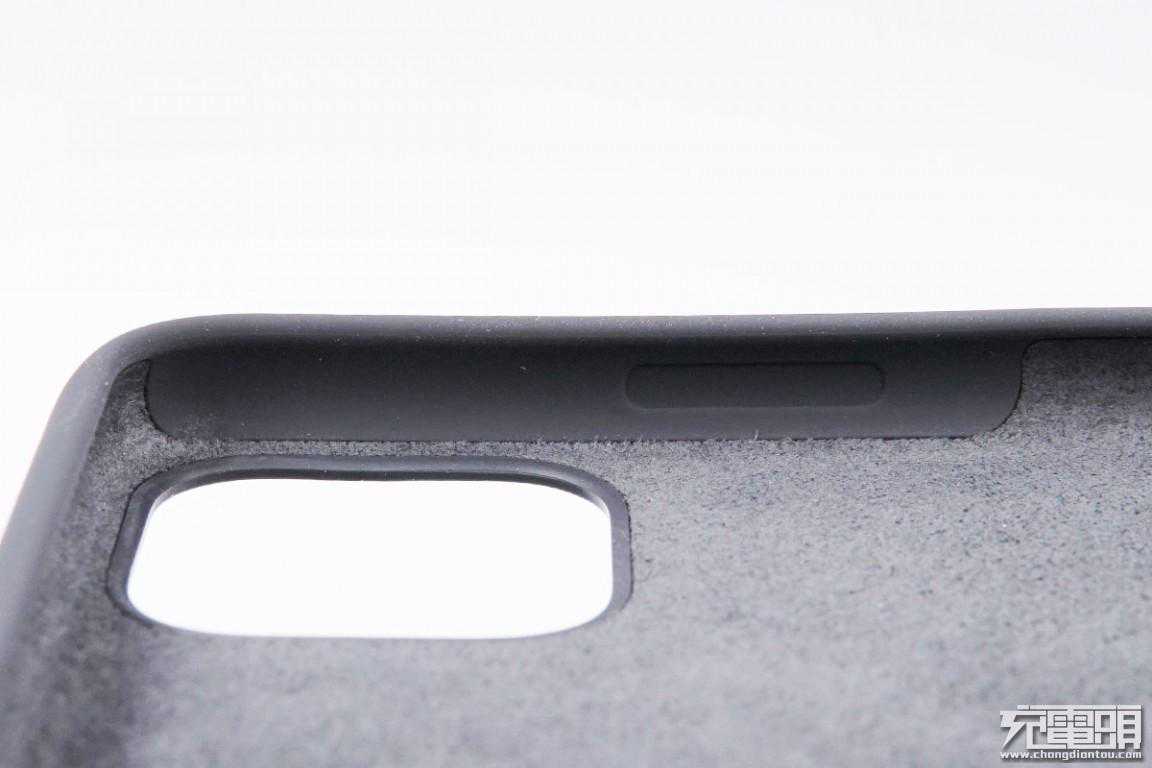

电源按键部分特写。

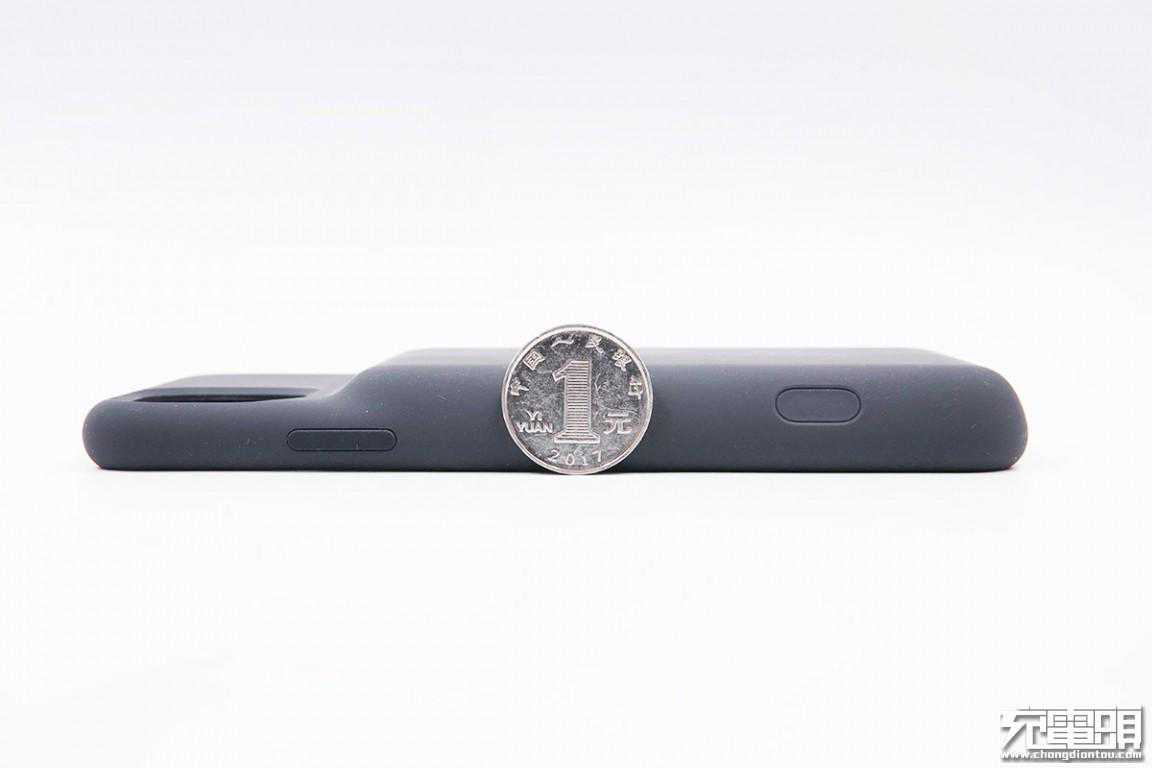

厚度约为一元硬币直径的3/4。

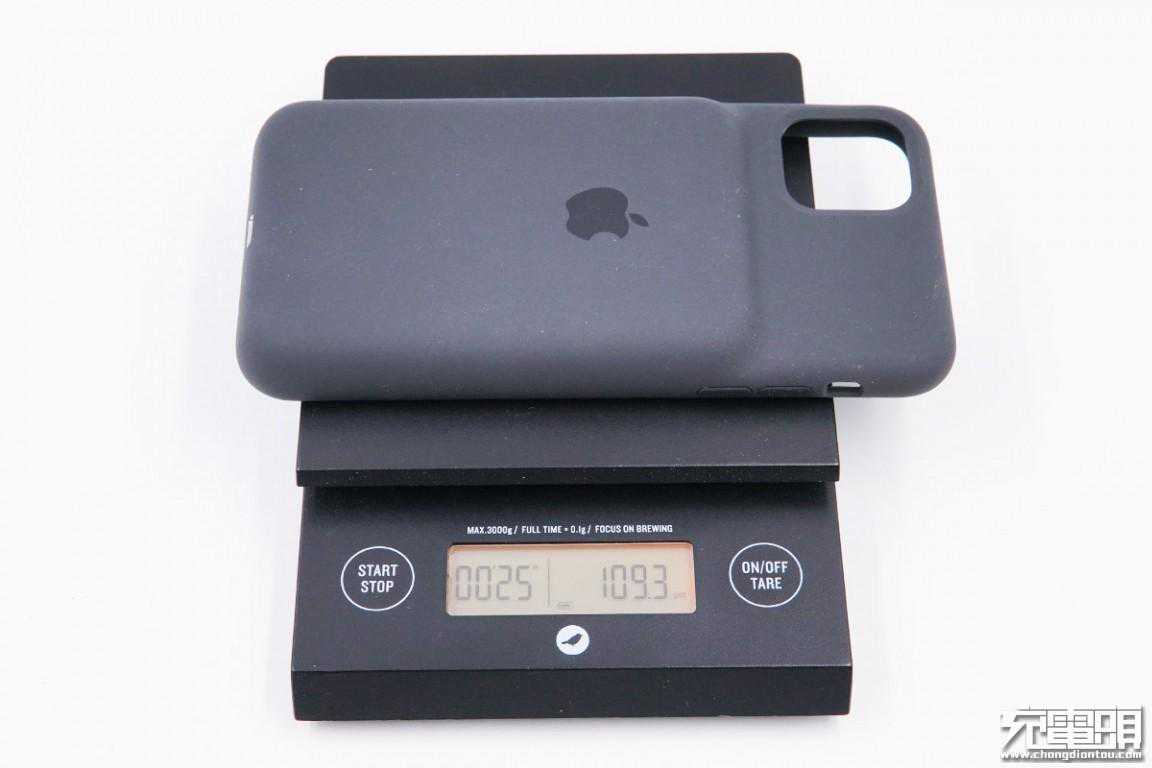

重量109.3g。

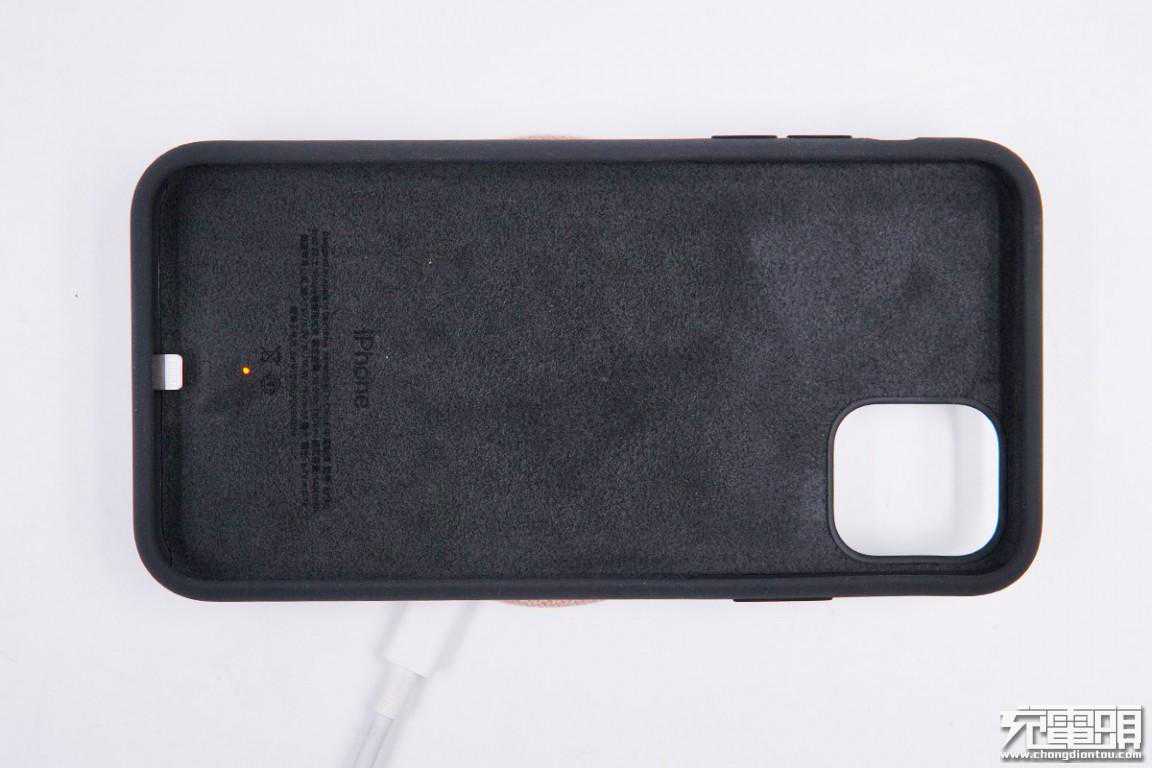

产品放在无线充电器上面，即可方便的进行无线充电以为自身补充电力。智能电池壳兼容各类Qi认证充电器。
外层使用硅胶面层，触感柔软顺滑，带来舒适手感。柔软而富弹性的边框设计，让你可以轻松带上或卸下保护壳。

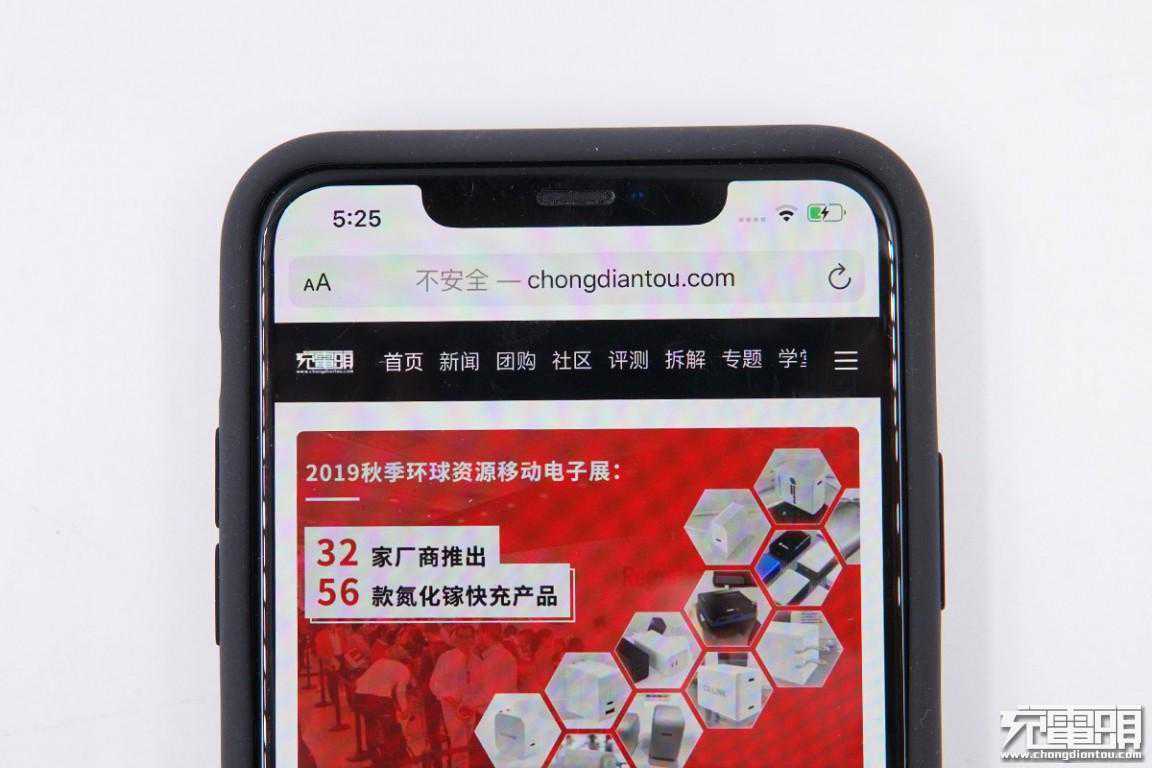

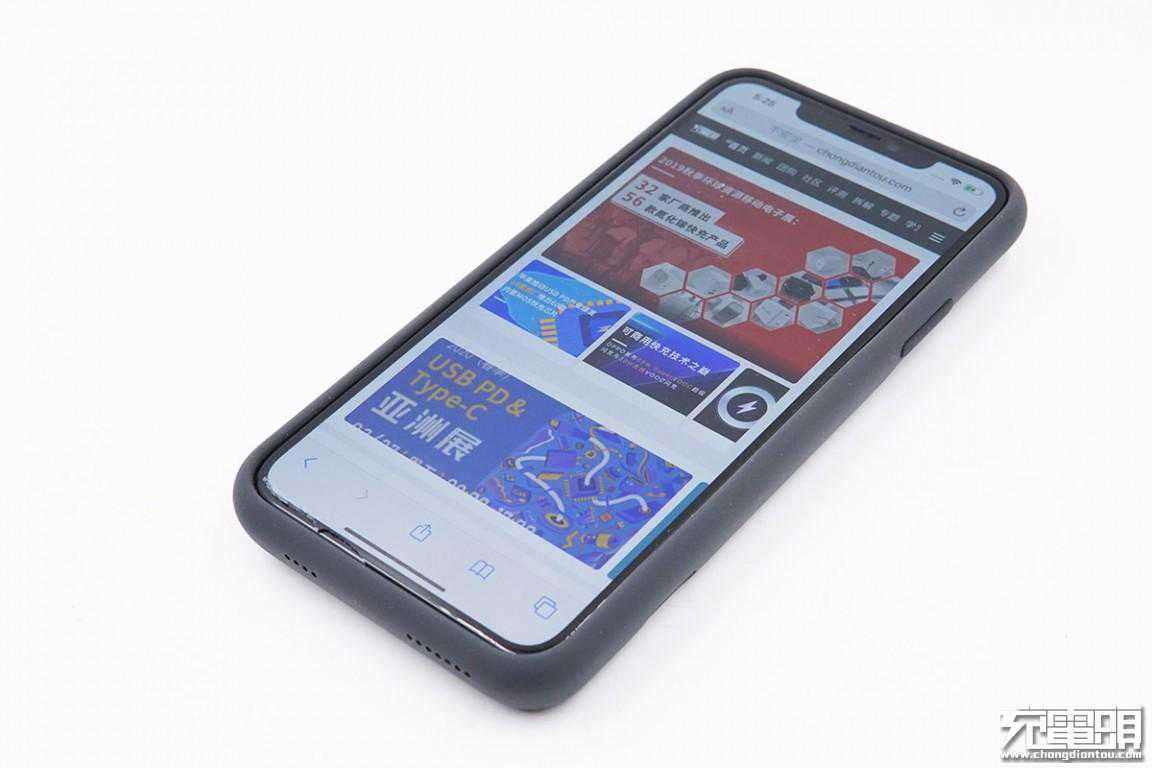

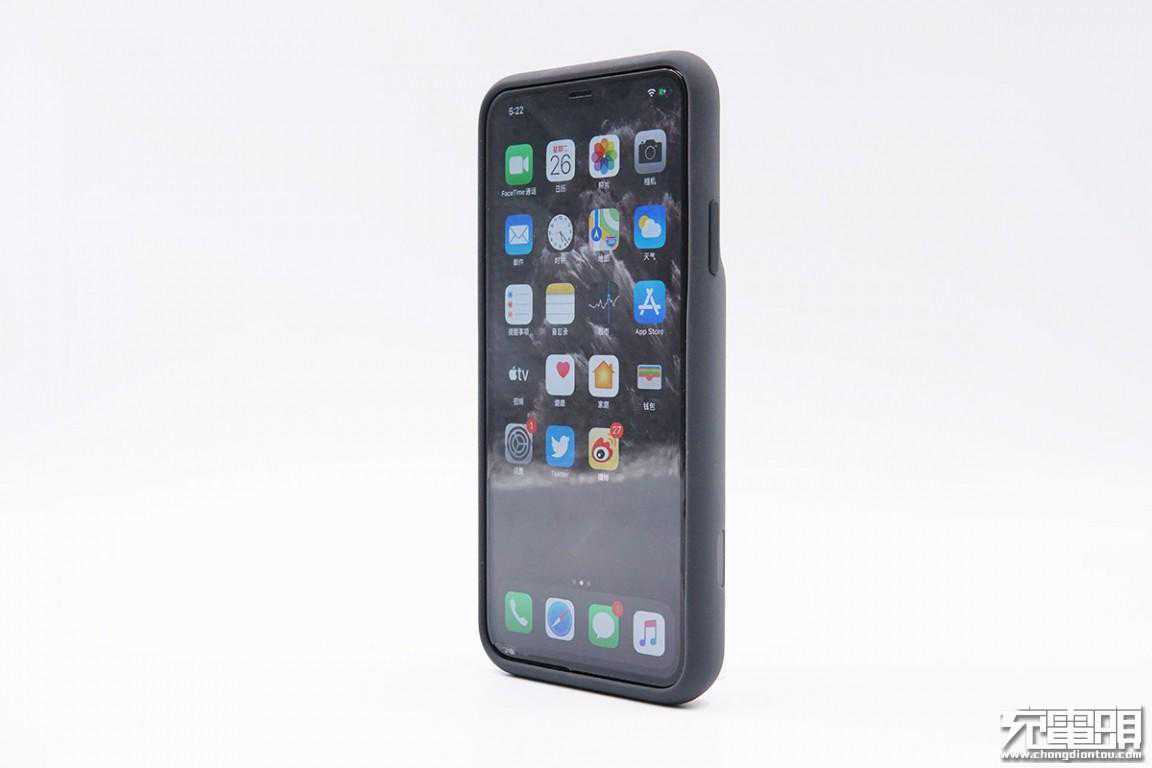

完美适配iPhone11ProMax，孔位精准。
侧视图特写。
四边全包，保护性不错。
侧边特写，很好的兼顾了包裹性和侧边厚度。

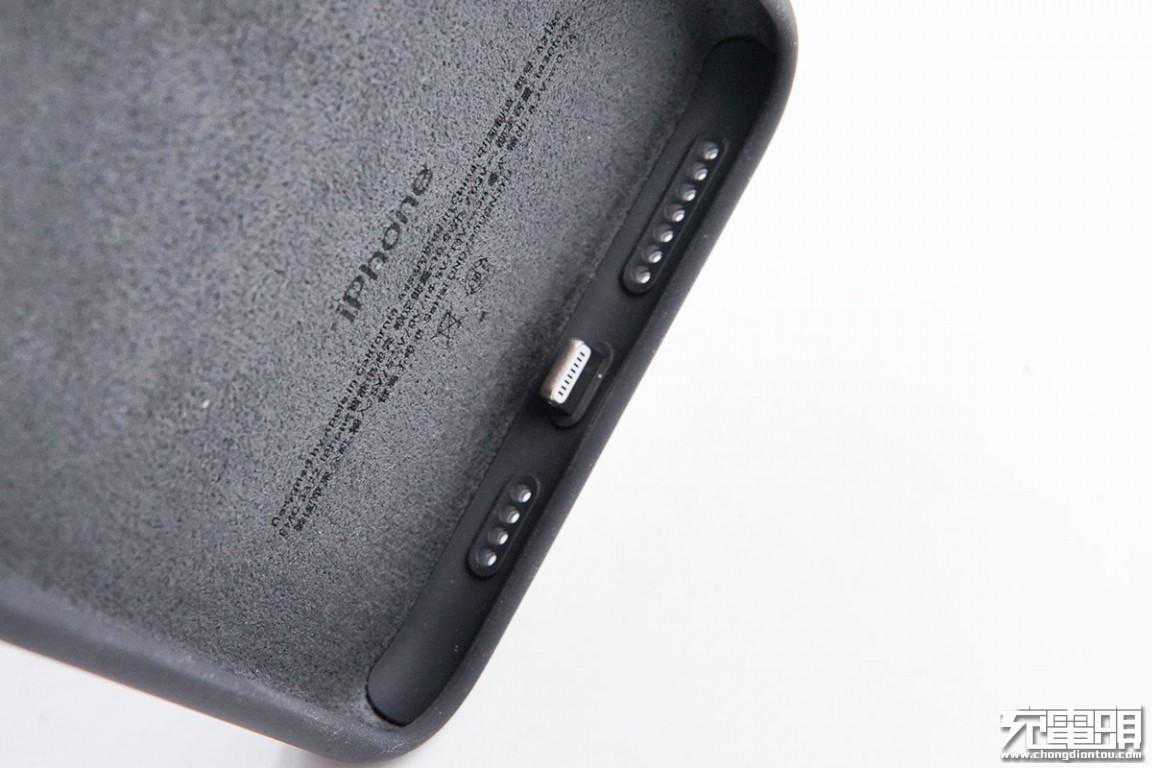

底部内置的Lightning接头固定不可晃动。
左侧特写，分布音量按键和静音键。

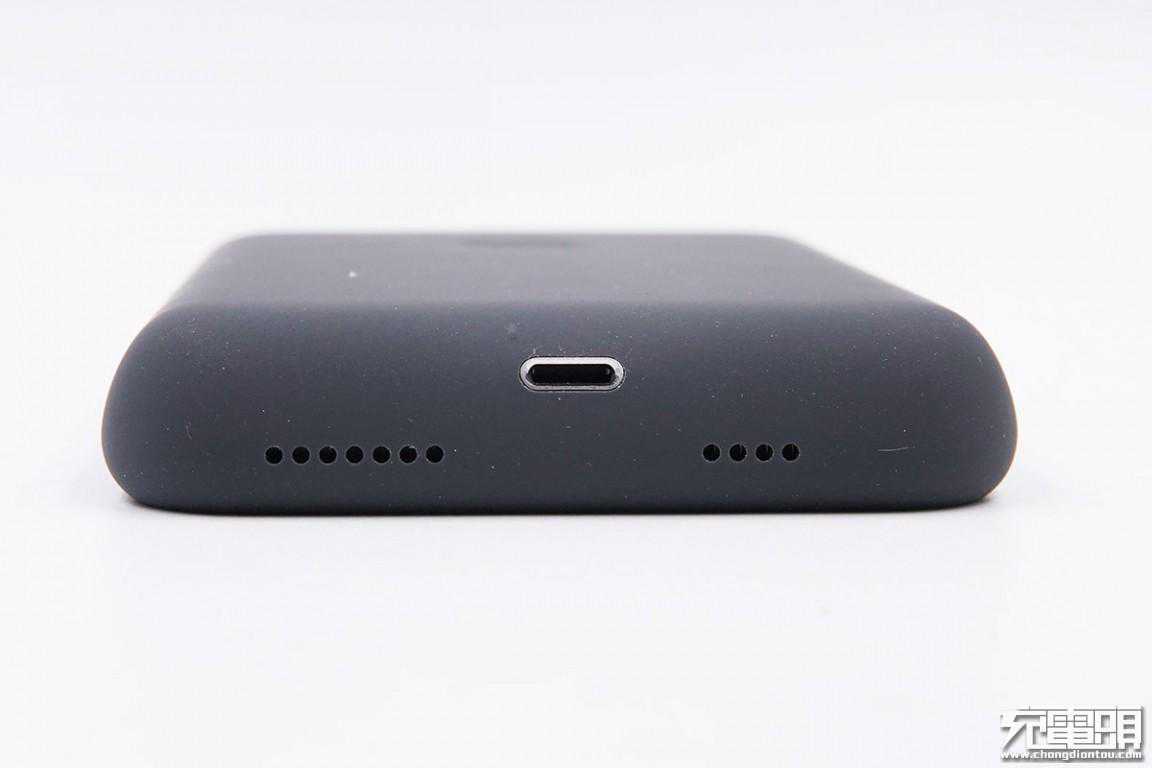

底部Lightning接口及扬声器、麦克风特写，开孔精准。

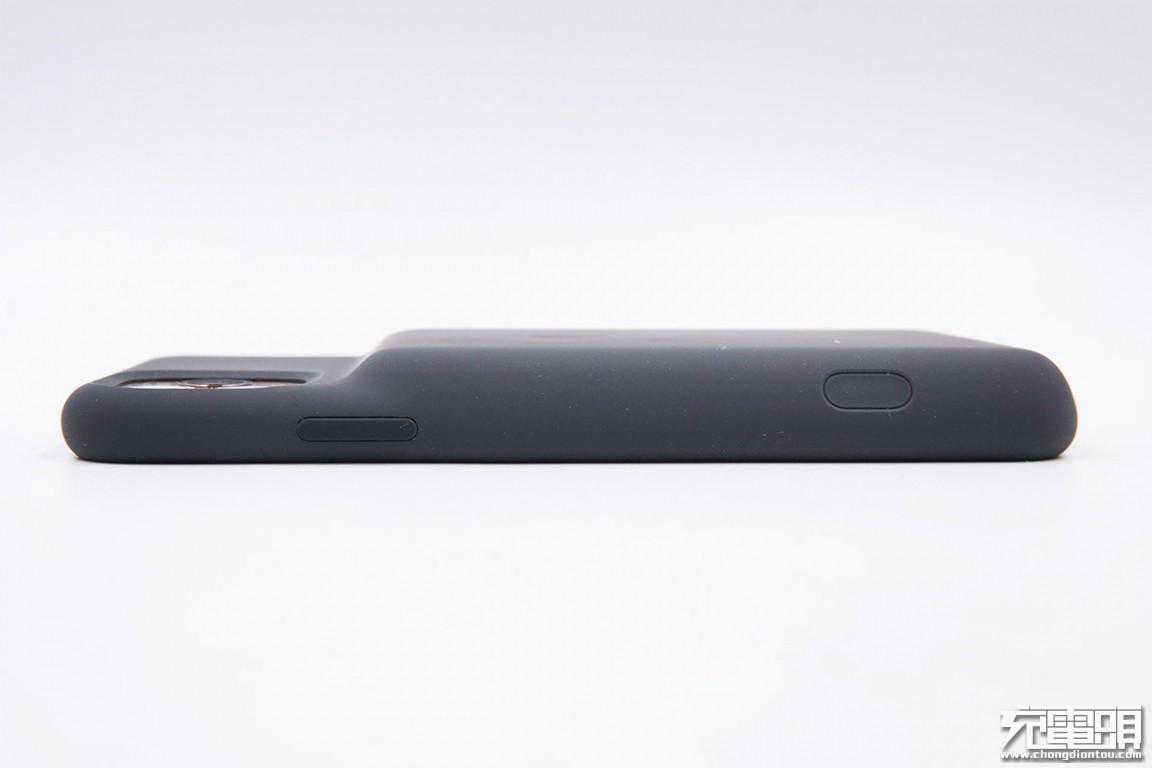

右侧特写，分布电源按键以及拍照按键。对于此次新增的拍照按键，苹果官方页面表示：

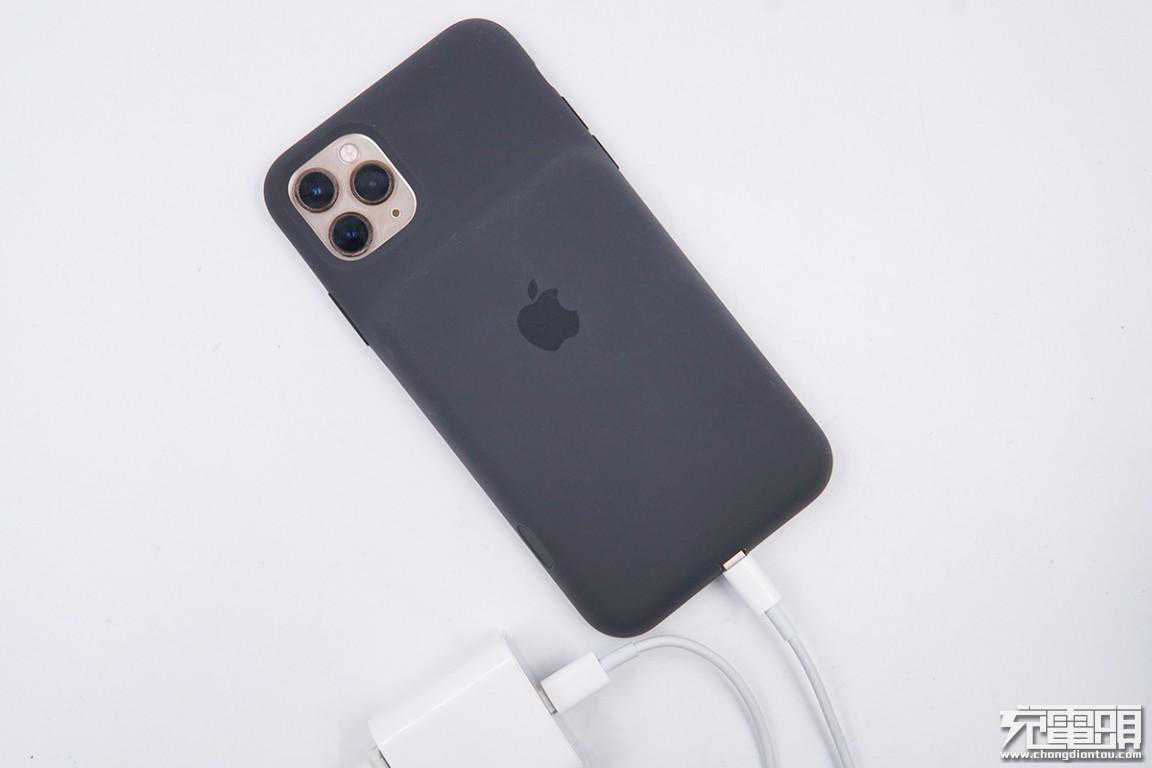

这款保护壳若采用USB-PD兼容充电器，可更快完成充电。可使用iPhone原装自带18WUSBPD充电器，以及USB-C转Lightning线对其进行快充。

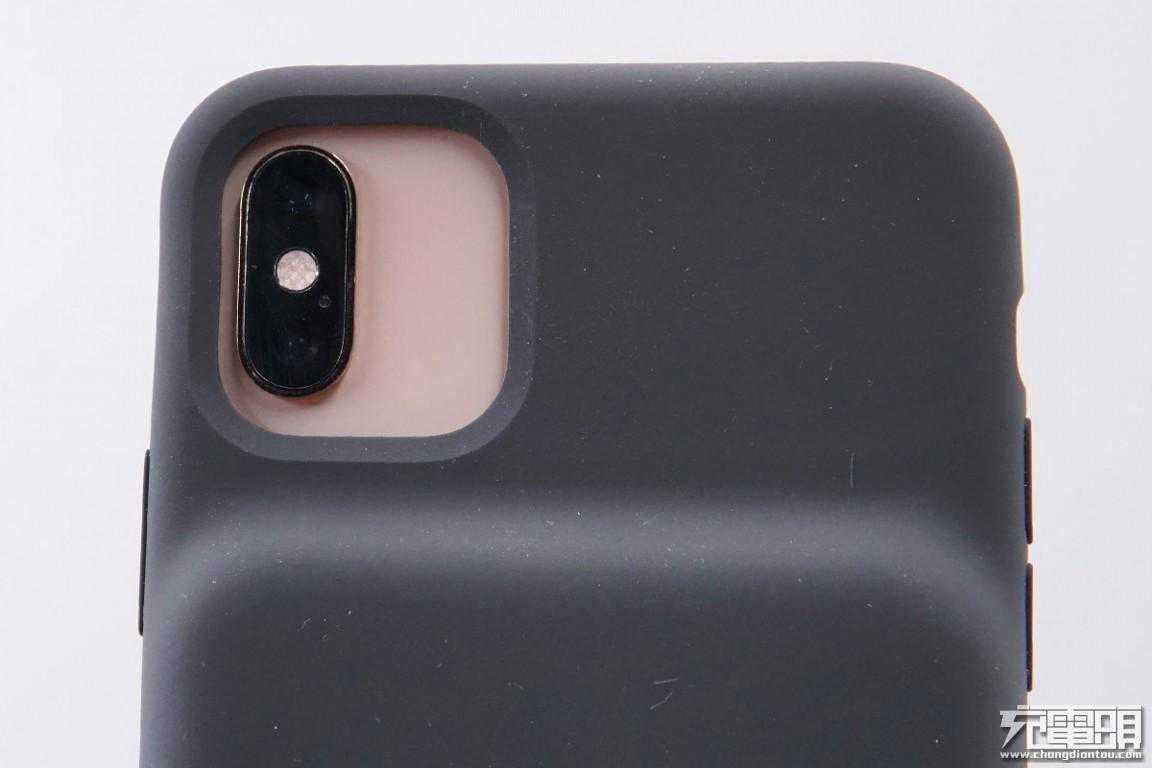

除了iPhone11ProMax以外，产品同样也支持iPhoneXSMax机型。
也不影响摄像头正常工作。

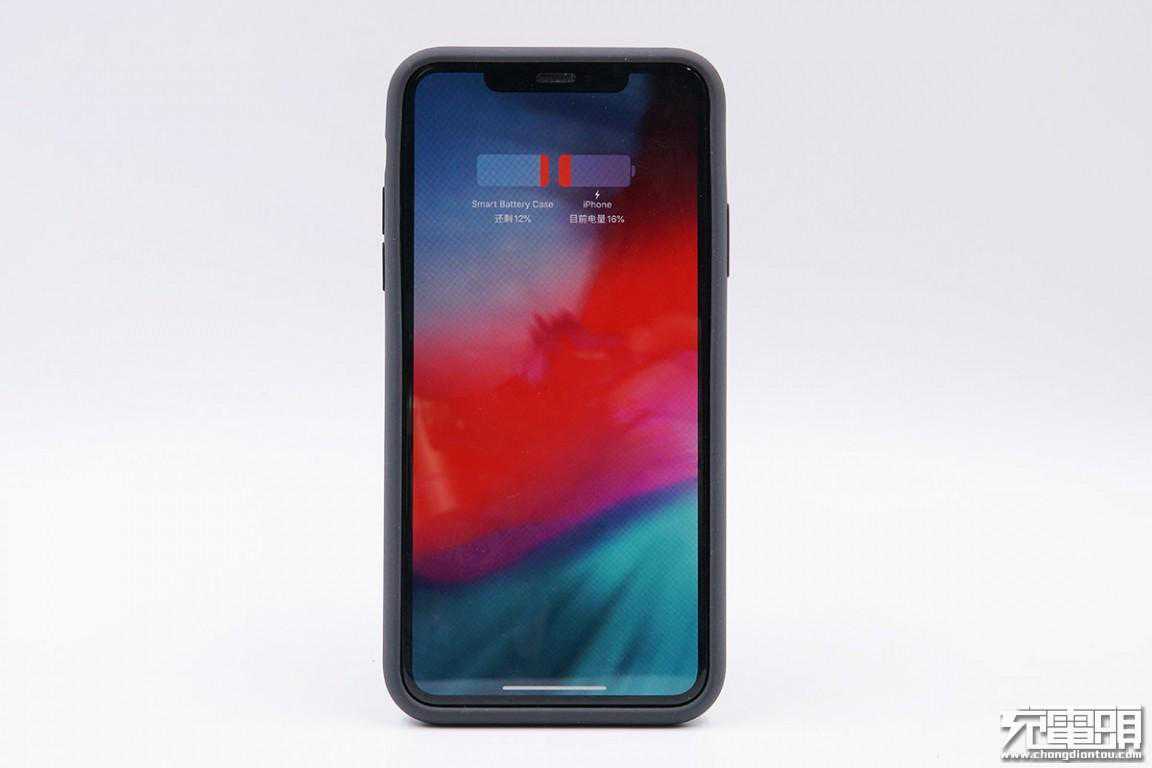

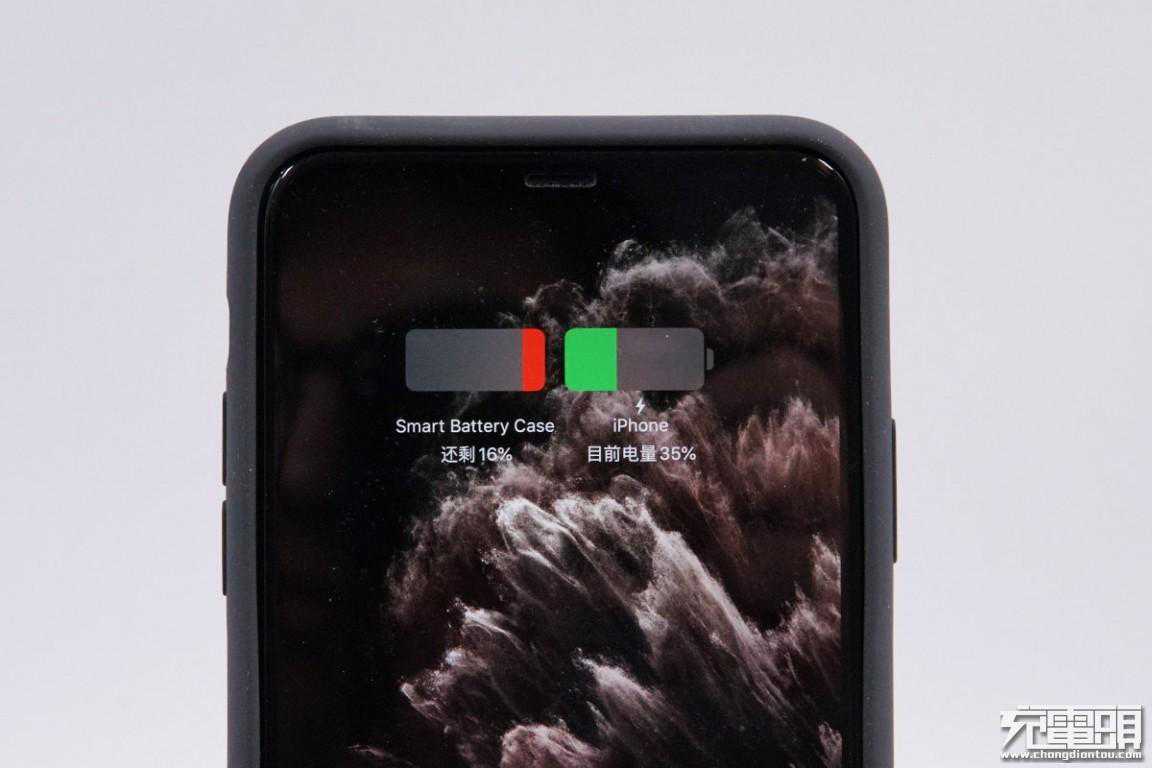

锁屏界面同样也会显示两者的剩余电量。
二、iPhone11ProMaxSmartBatteryCase智能电池壳（A2180）拆解

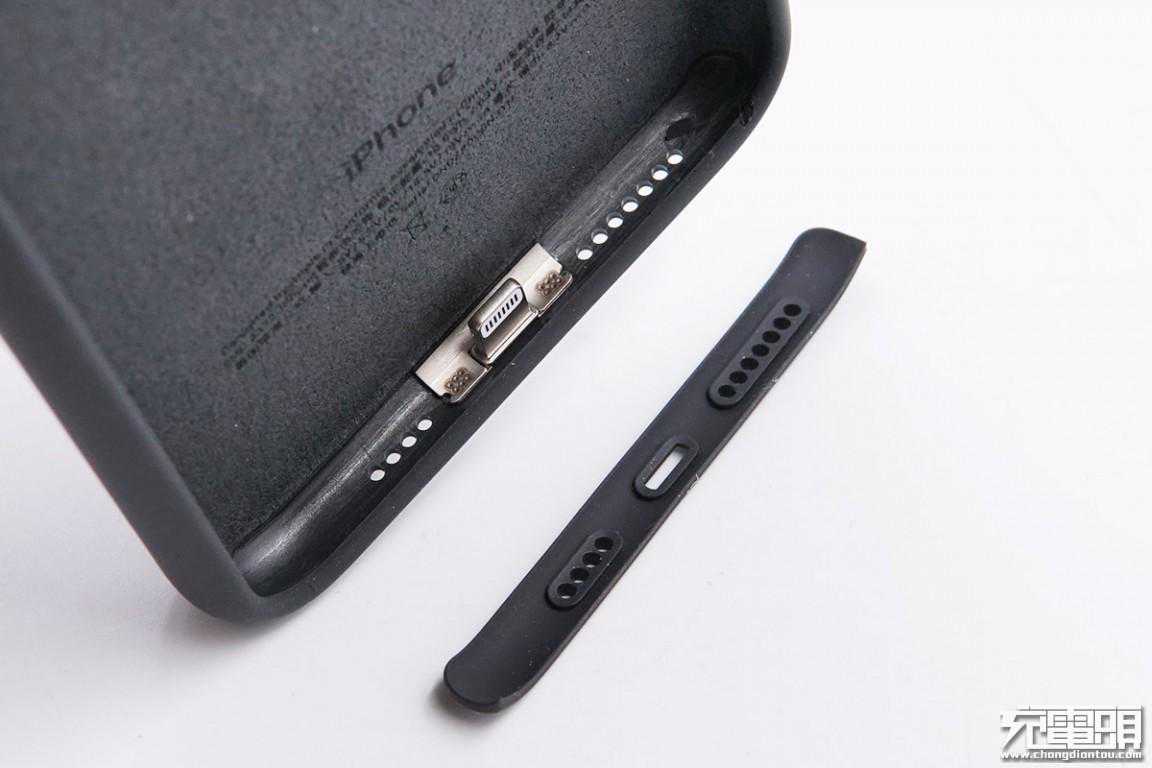

首先取下底部盖子，盖住Lightning插头点焊位置。

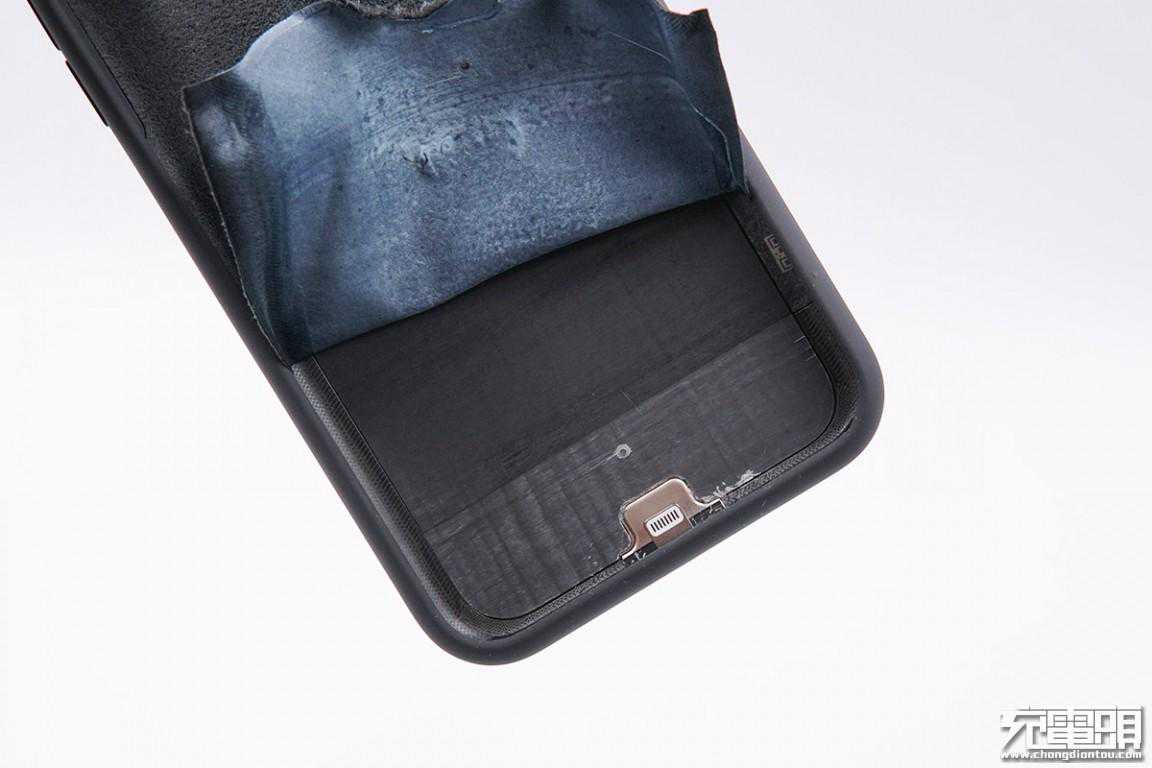

撕开内衬纤维，下面是指示灯和接口钢板。

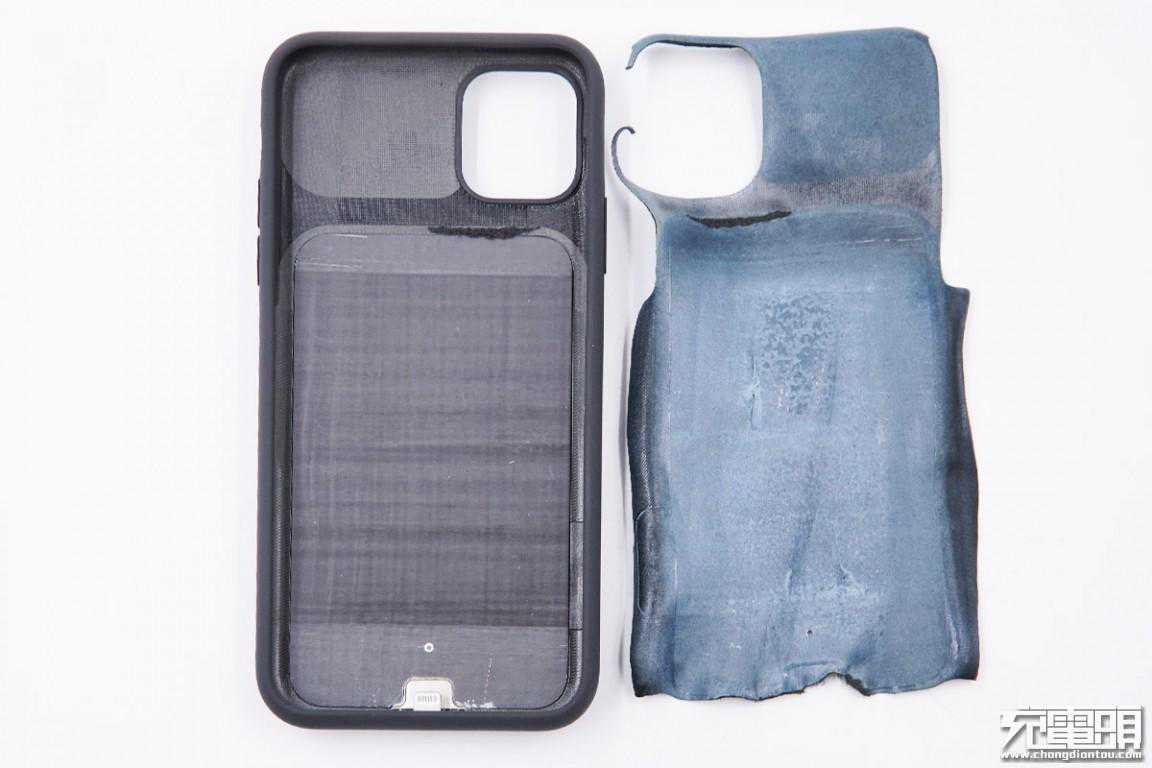

取下内衬纤维，可以清晰的看到后盖内部有一块盖板。
取下盖板，盖板上有指示灯开孔。

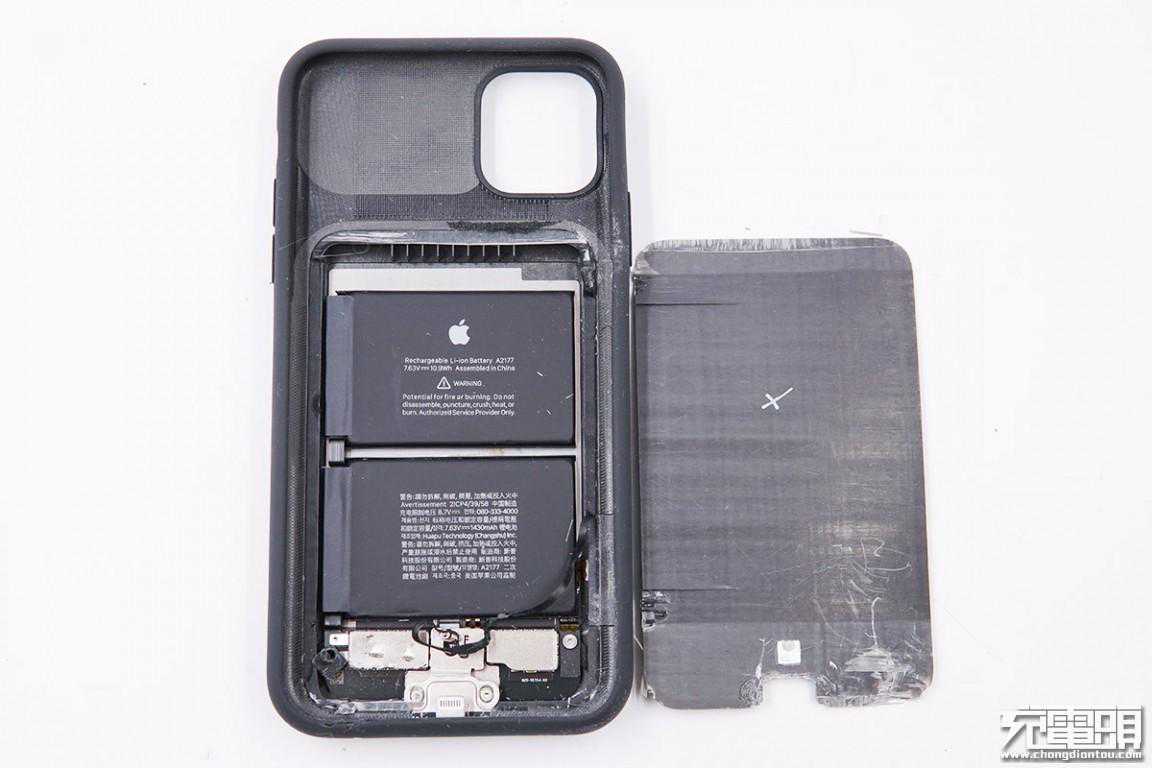

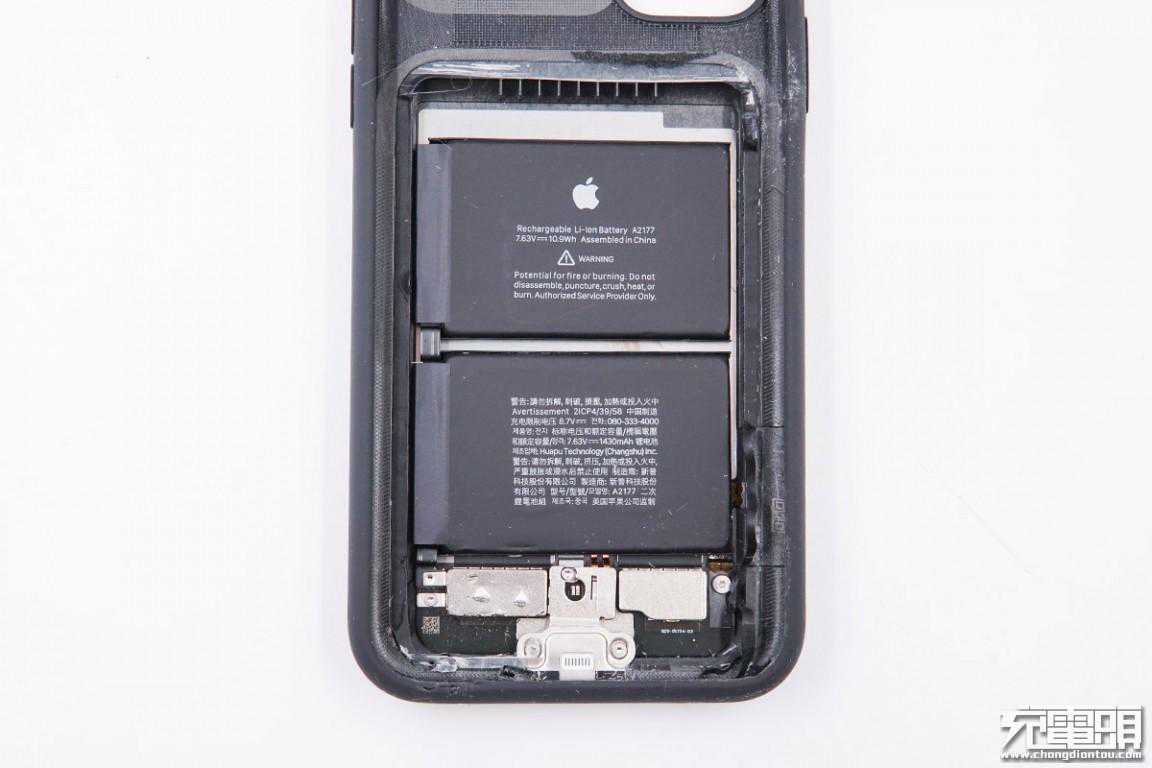

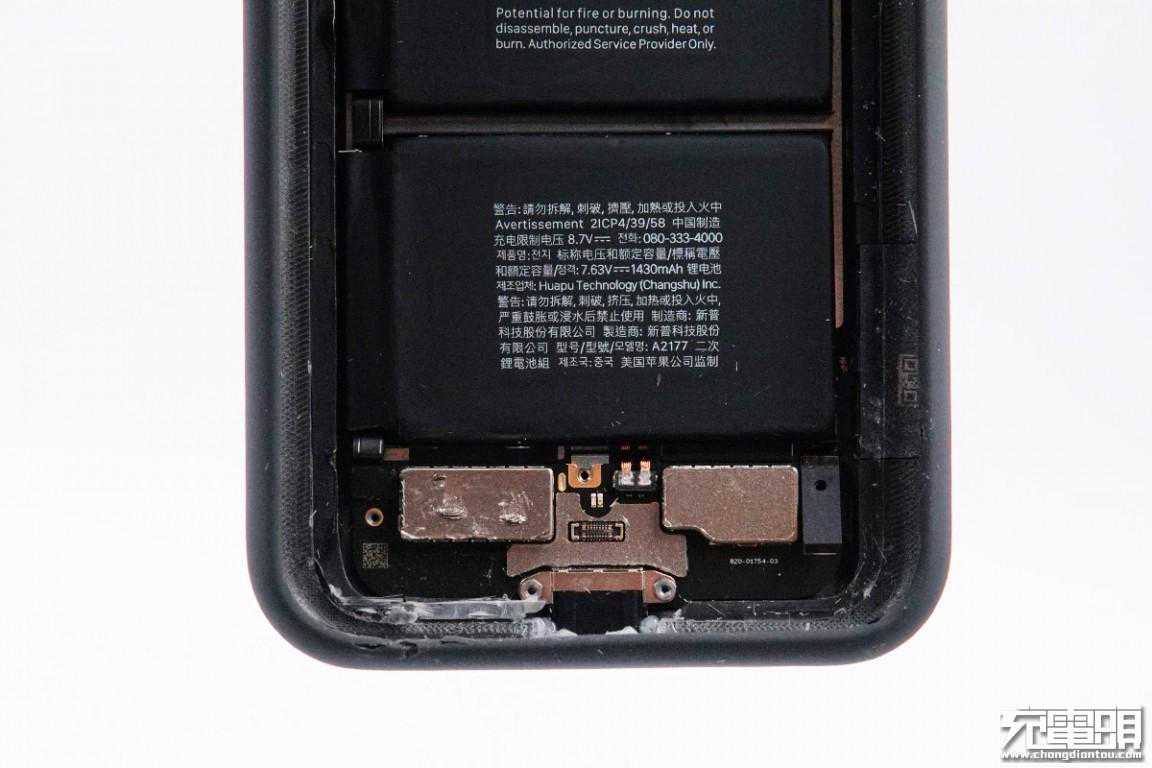

电池壳内部采用两块电池串联的方式供电。

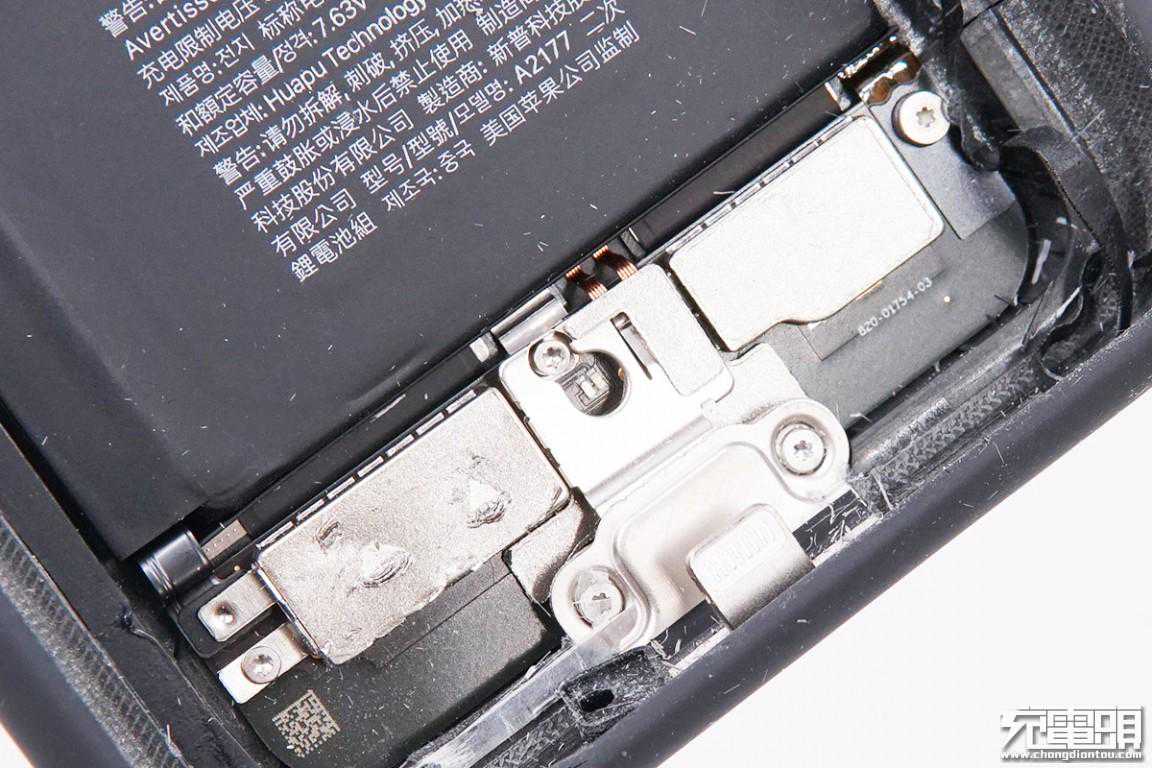

Lightning固定板由3根螺丝固定，固定板上有指示灯开孔。

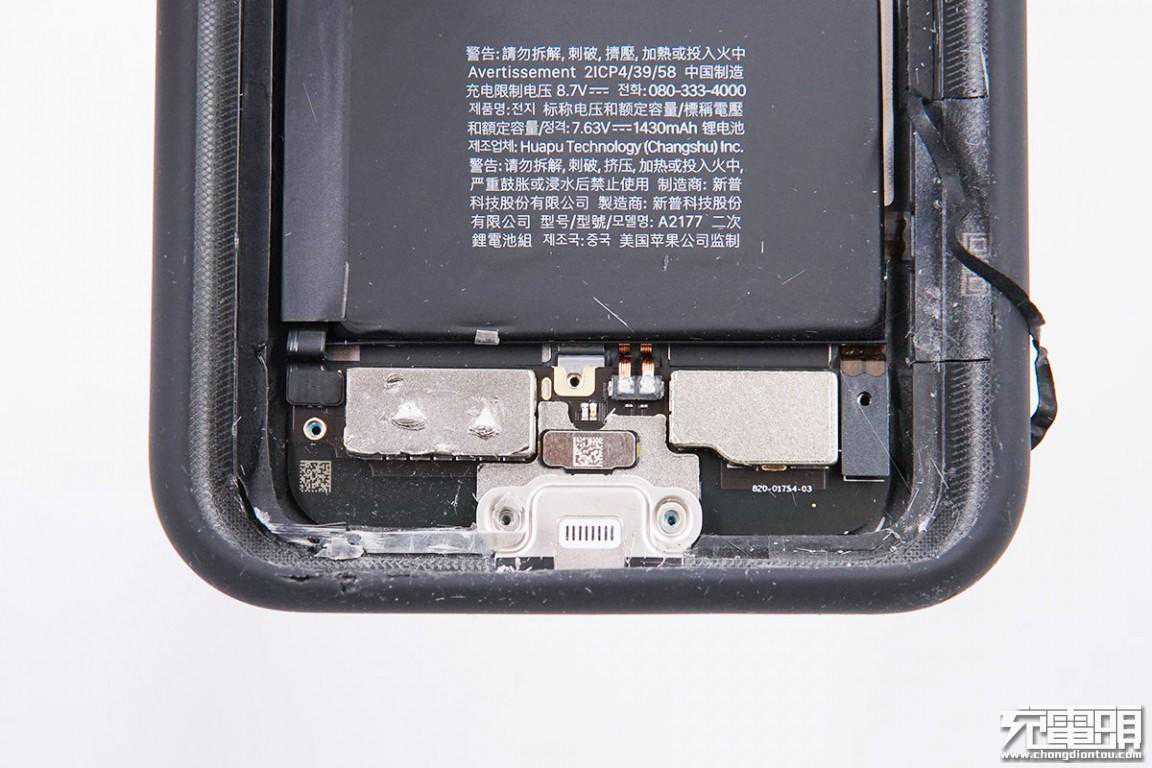

电池标称电压7.63V，充电限制电压8.7V，是两块4.35V电池串联，额定容量1430mAh，新普科技生产，型号A2177。

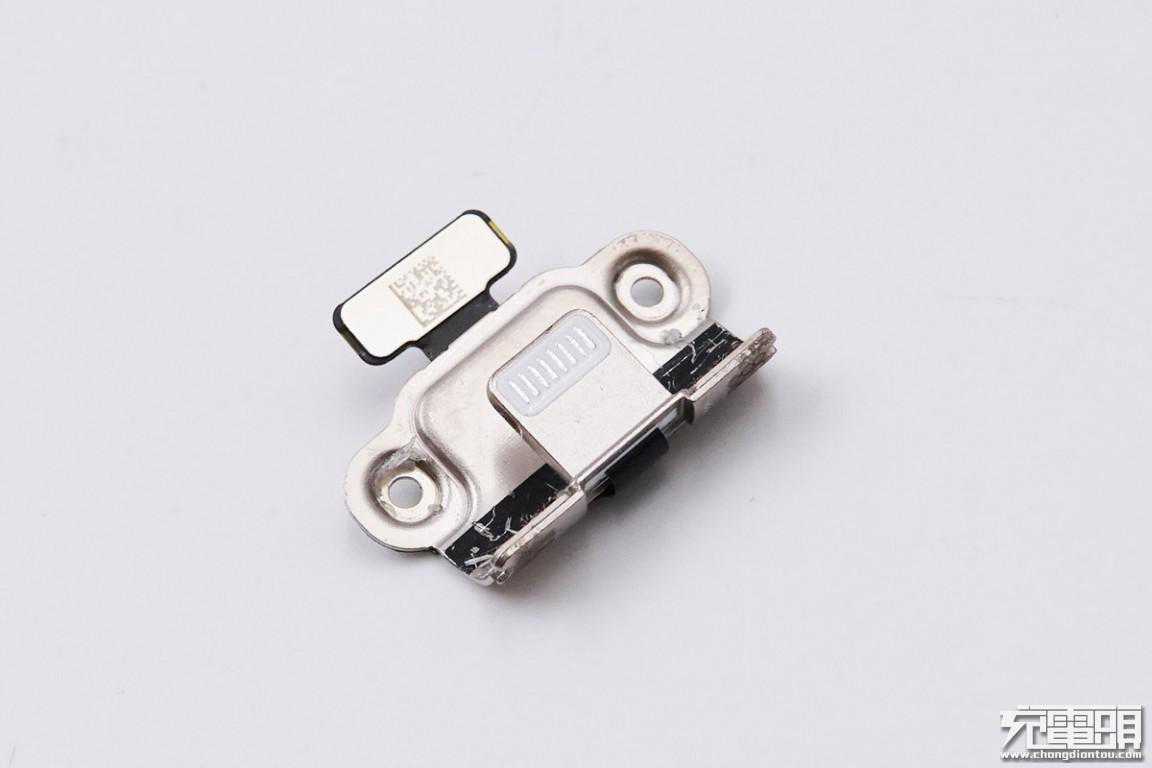

取下Lightning端子，由两根螺丝固定，银色针脚。

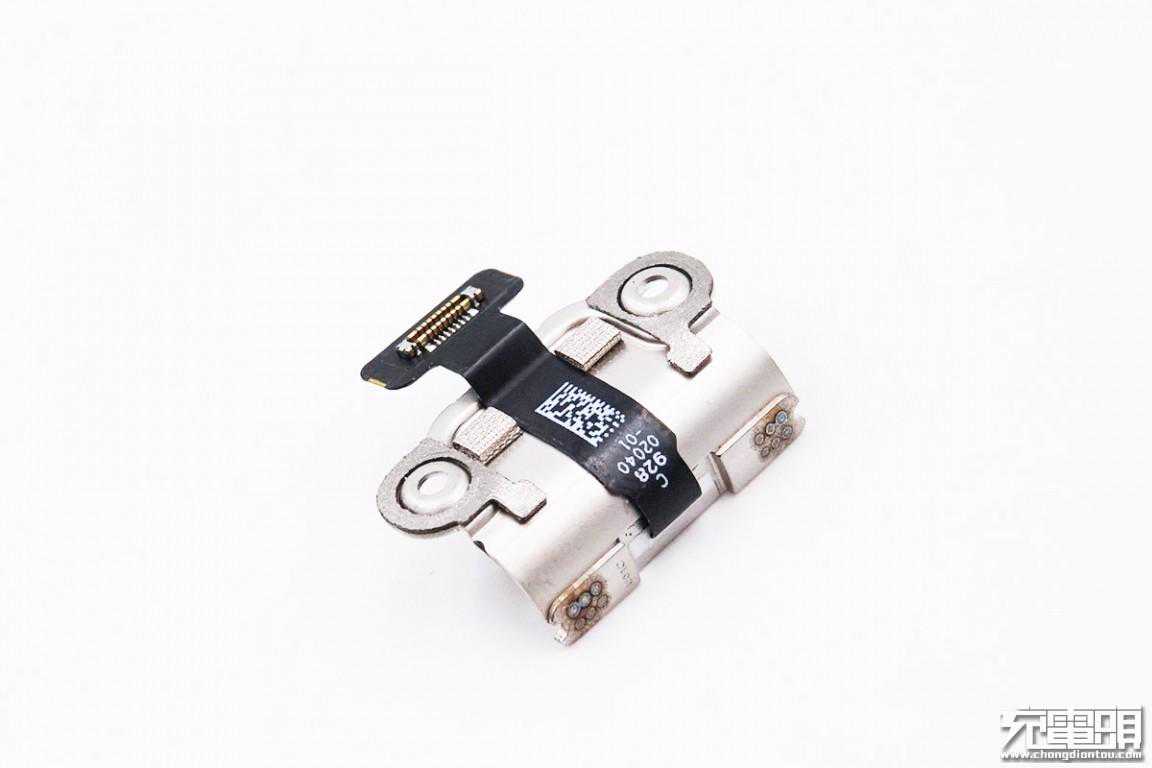

端子背面引出排线连接到PCB。
取下端子，端子下面是一块PCB。
电池并没有采用手机那种易拉胶固定，看来没有考虑到维修。

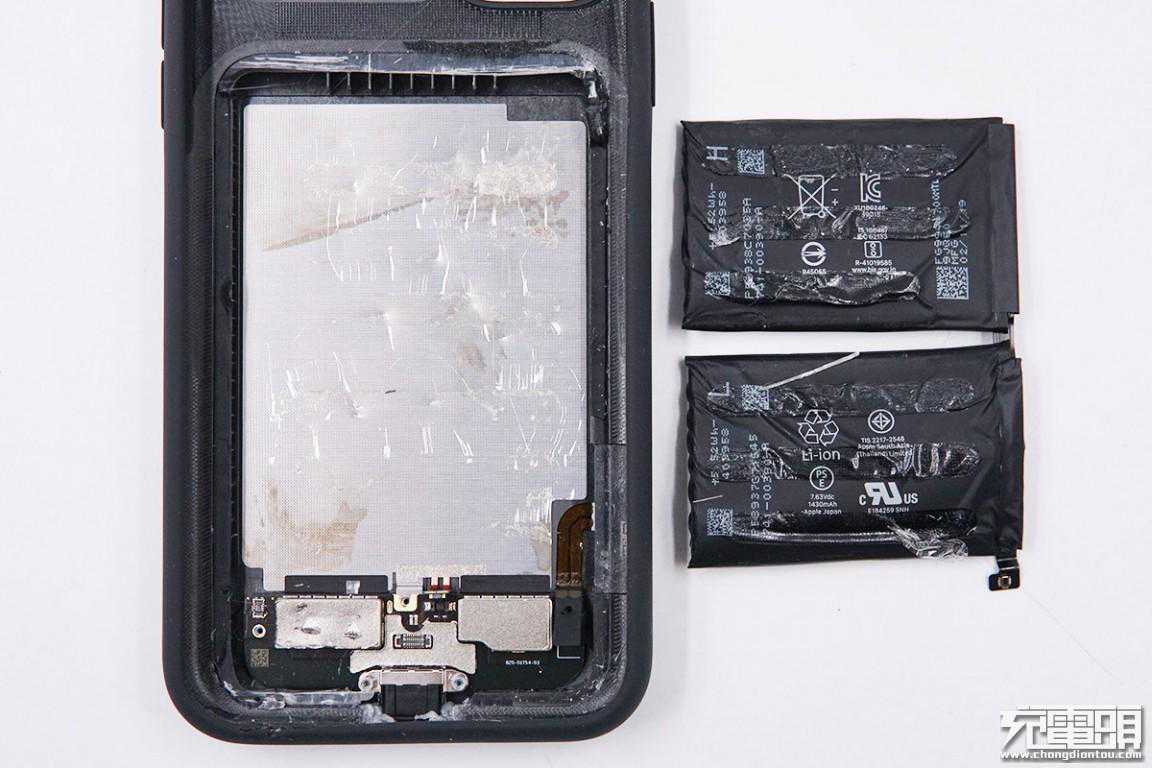

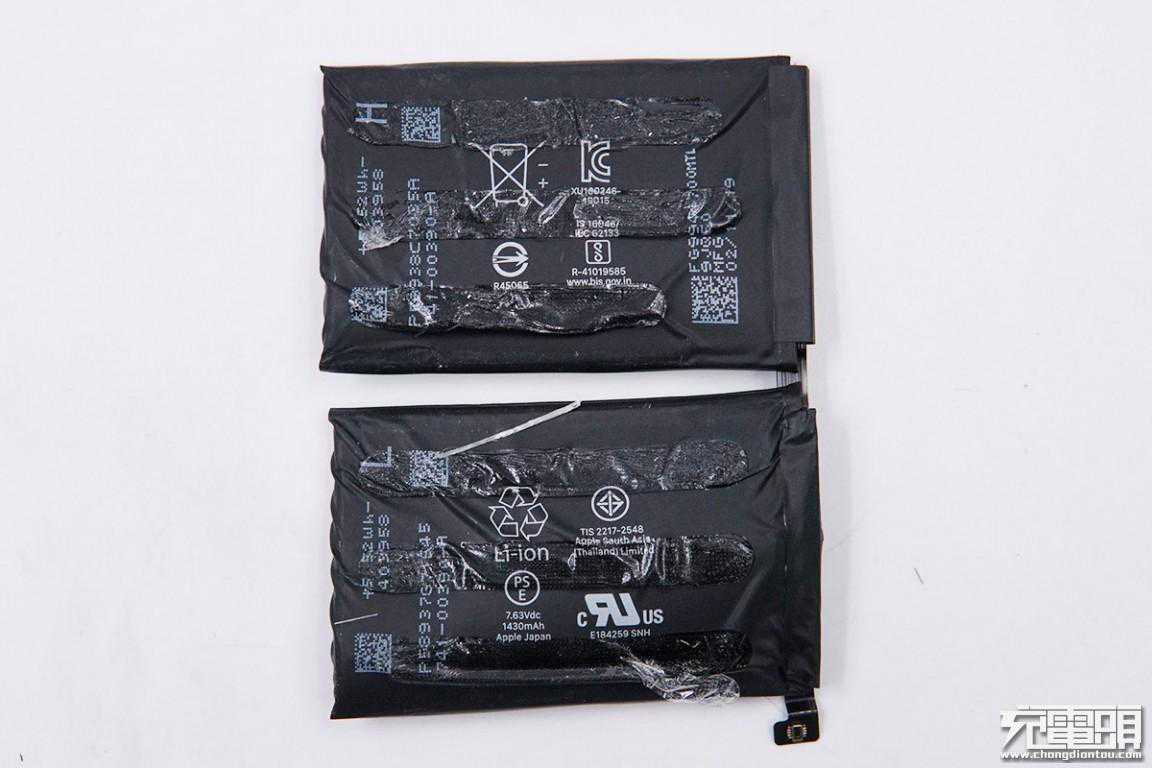

取出电池，电池背面是一层薄金属片。

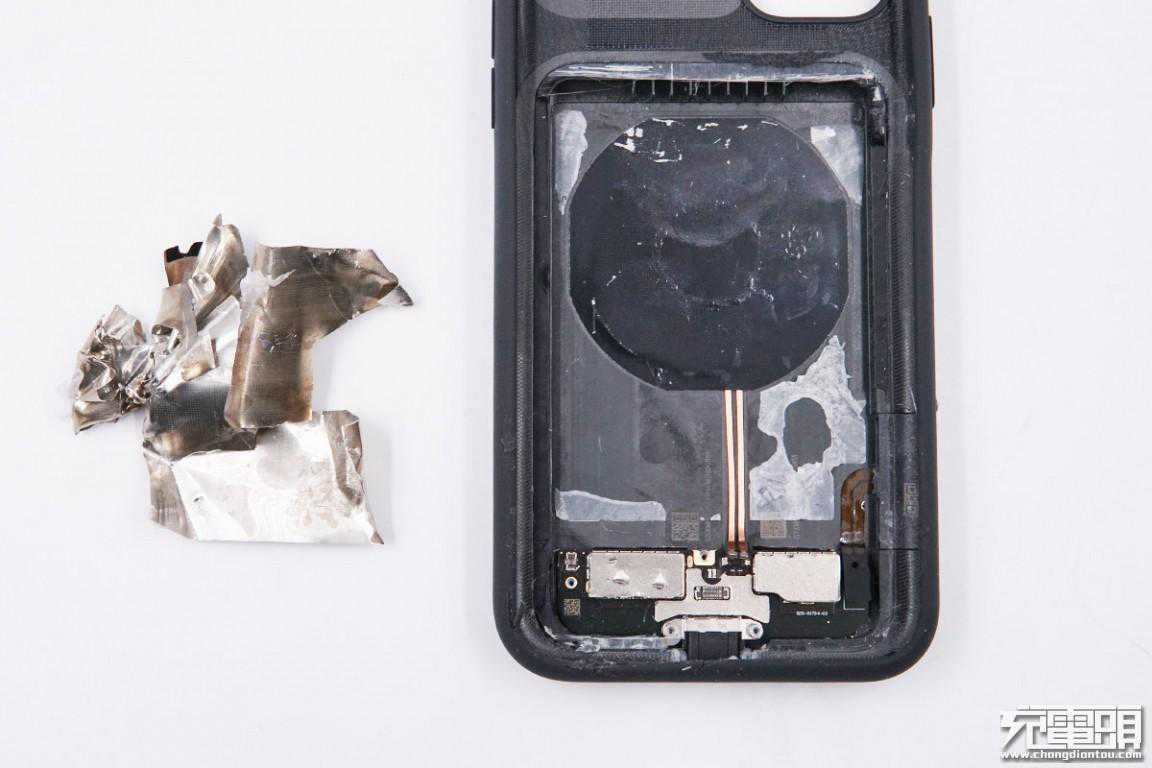

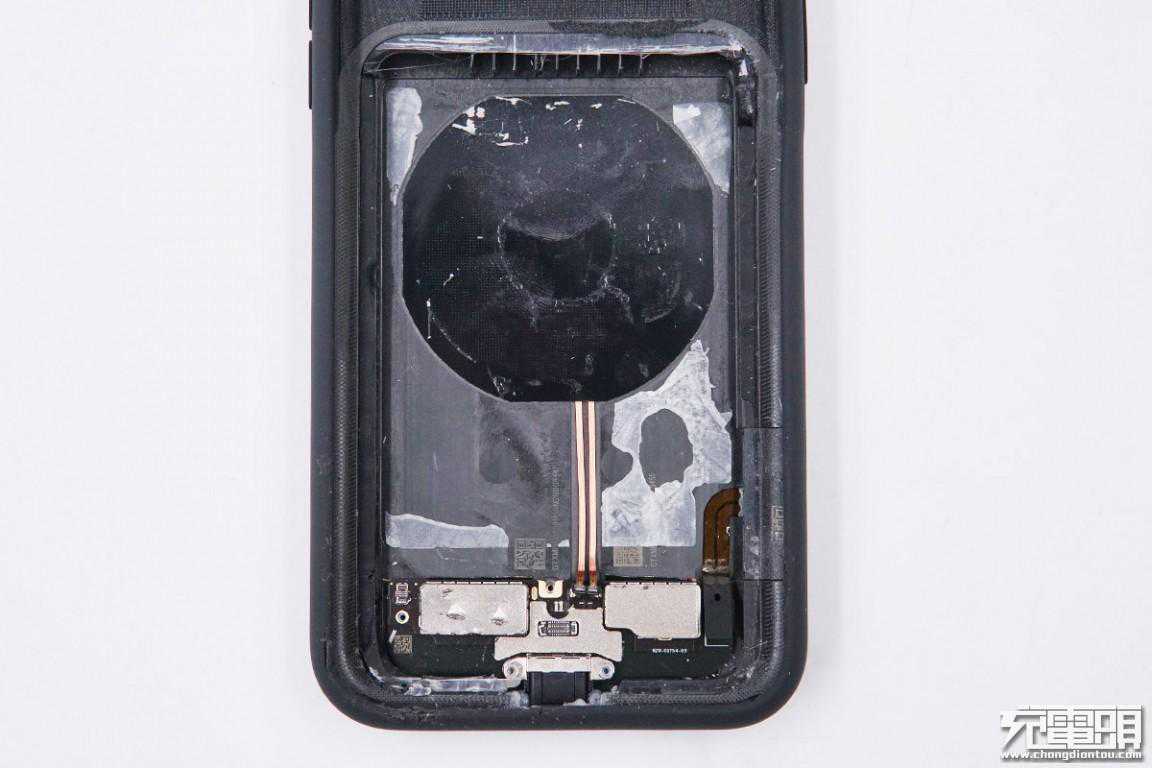

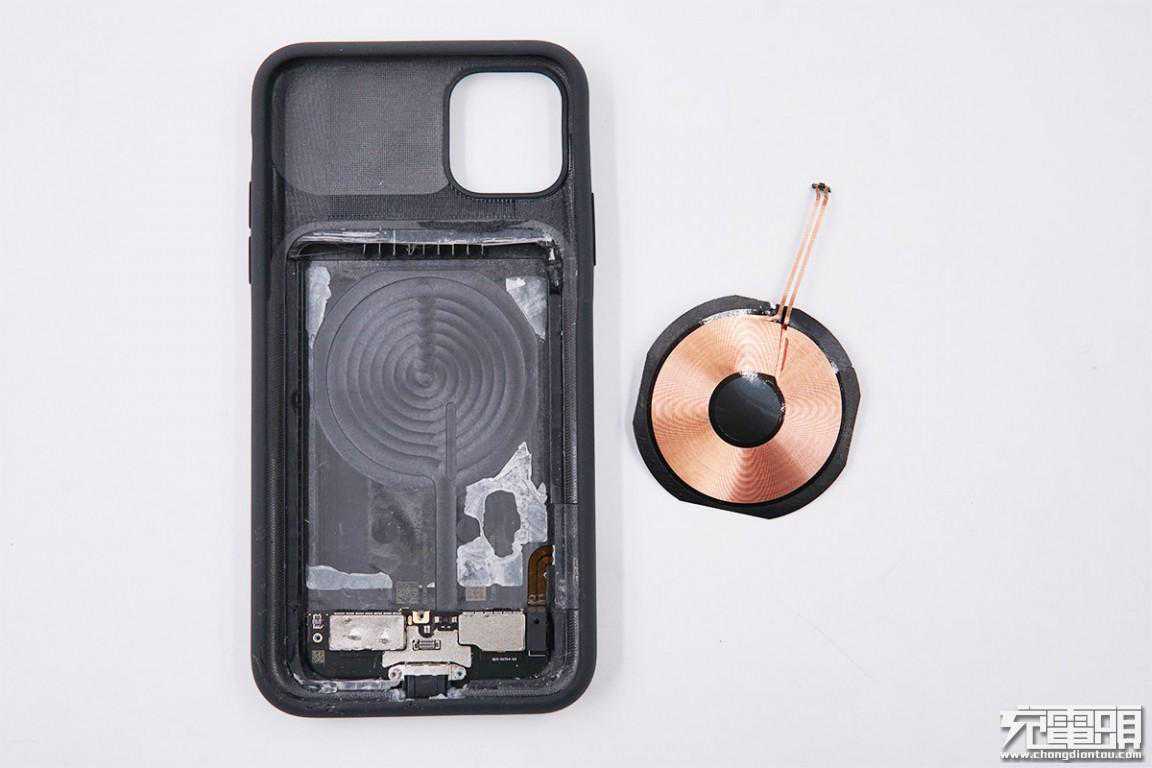

撕开用于屏蔽的金属片，下面是无线充电接收线圈。
无线充电接收线圈区域特写。
外壳内部镂空安放无线充电线圈和隔磁片。

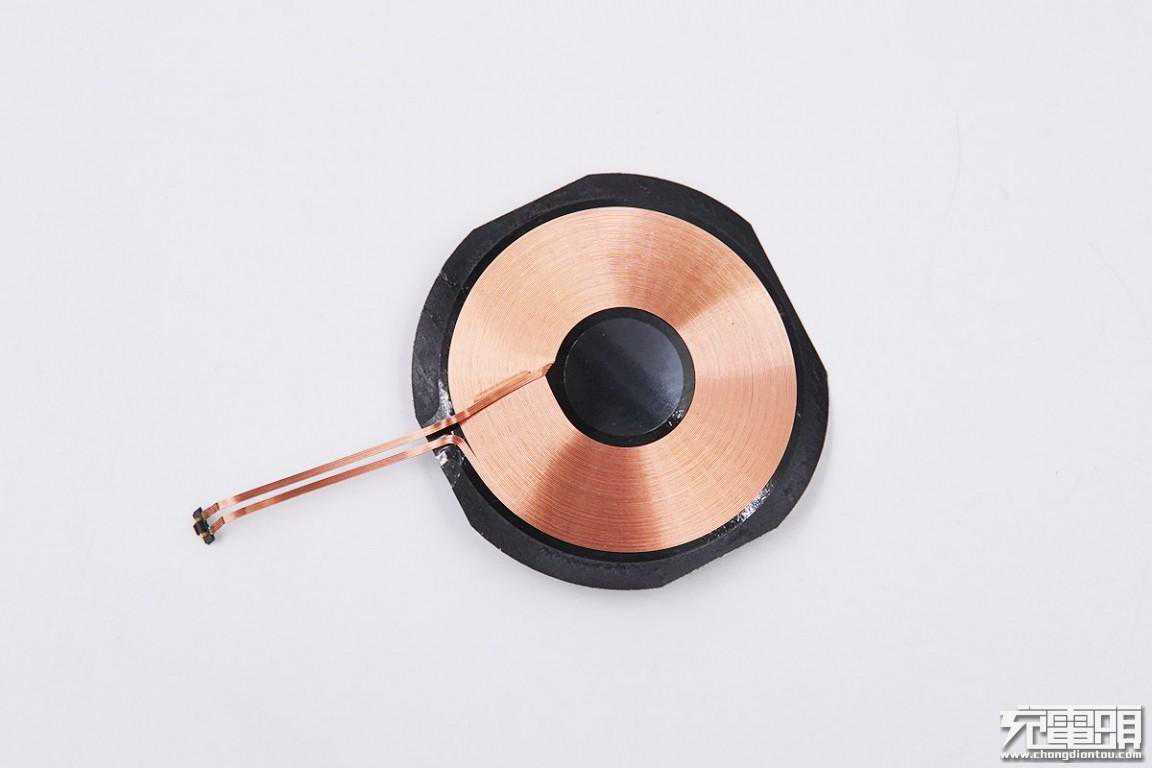

线圈为了降低厚度，采用多股漆包线扁绕。

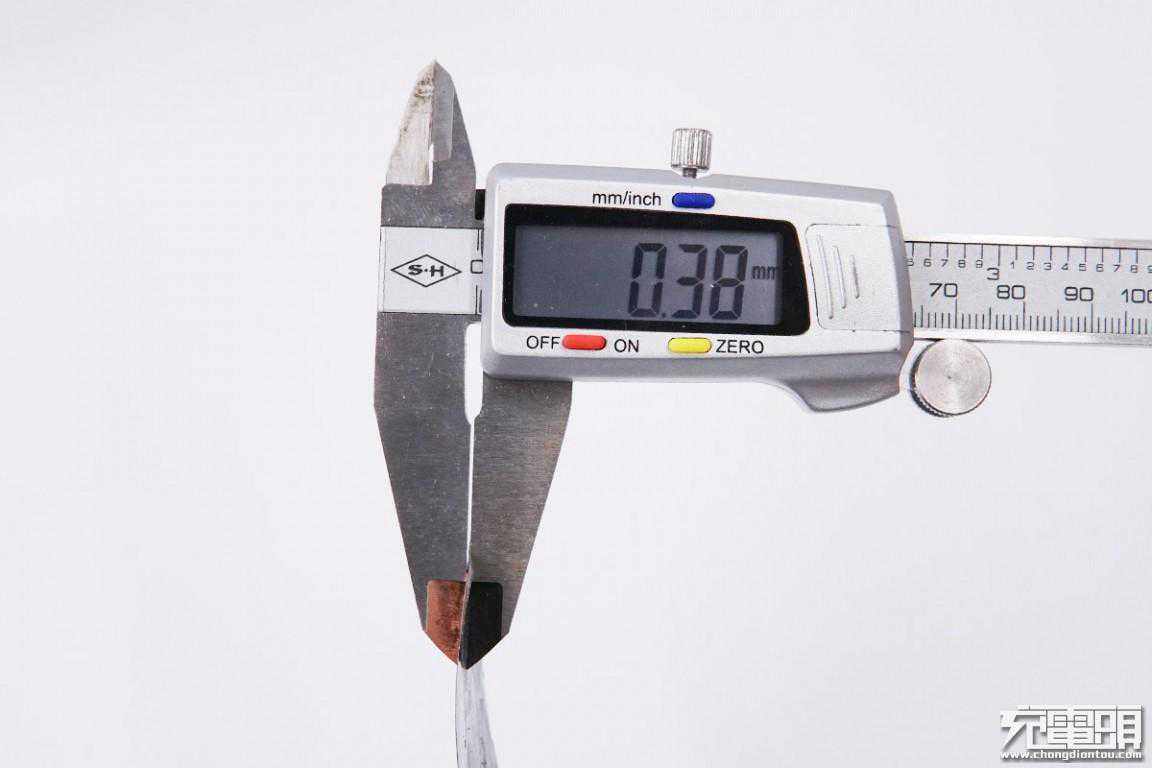

线圈厚度仅0.38mm，加上隔磁片，真的超级薄，并且这么薄的隔磁片需要很高的磁导率才能满足需求。

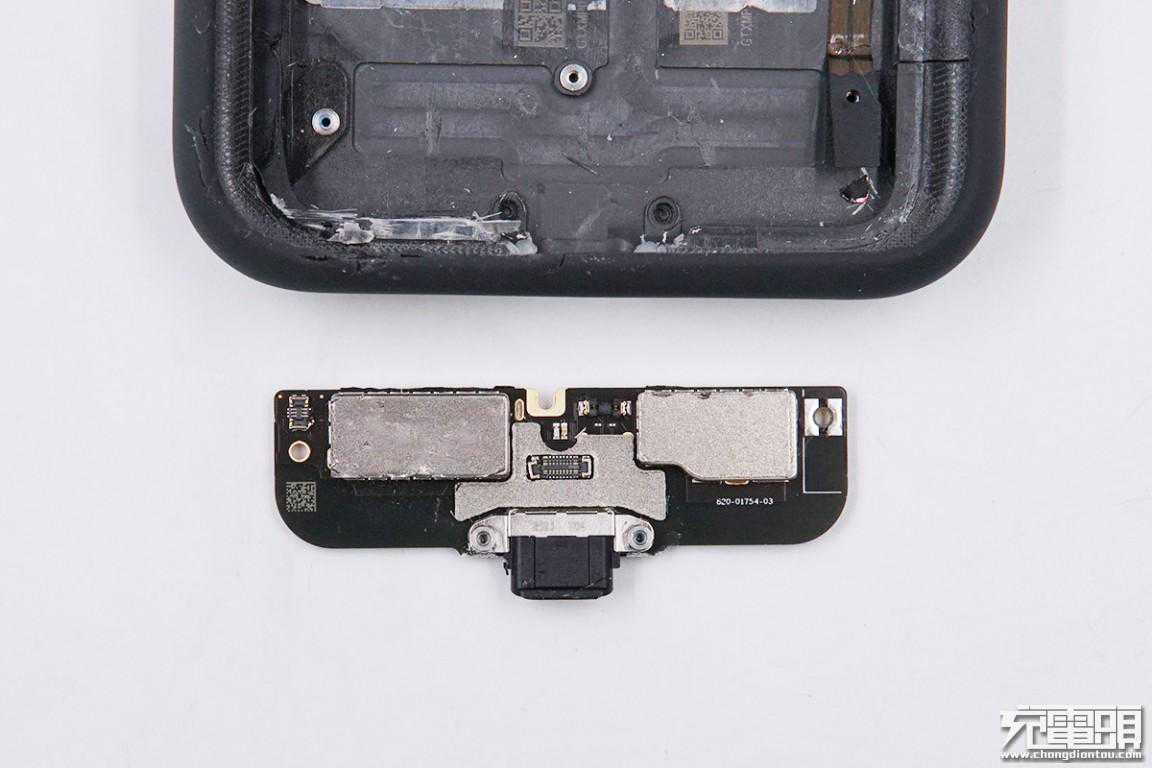

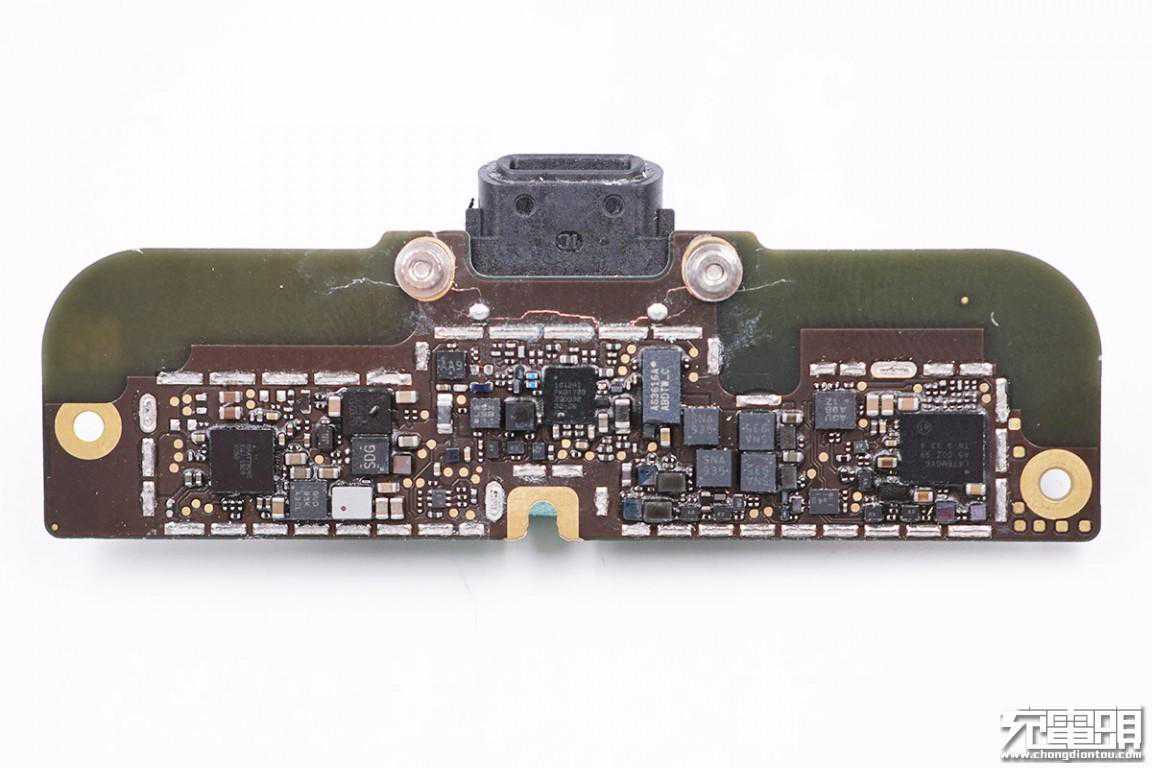

拆解下PCB，PCB正面有电池接口，无线充电线圈接口和拍照按键接口，下面是Lightning母座接口。

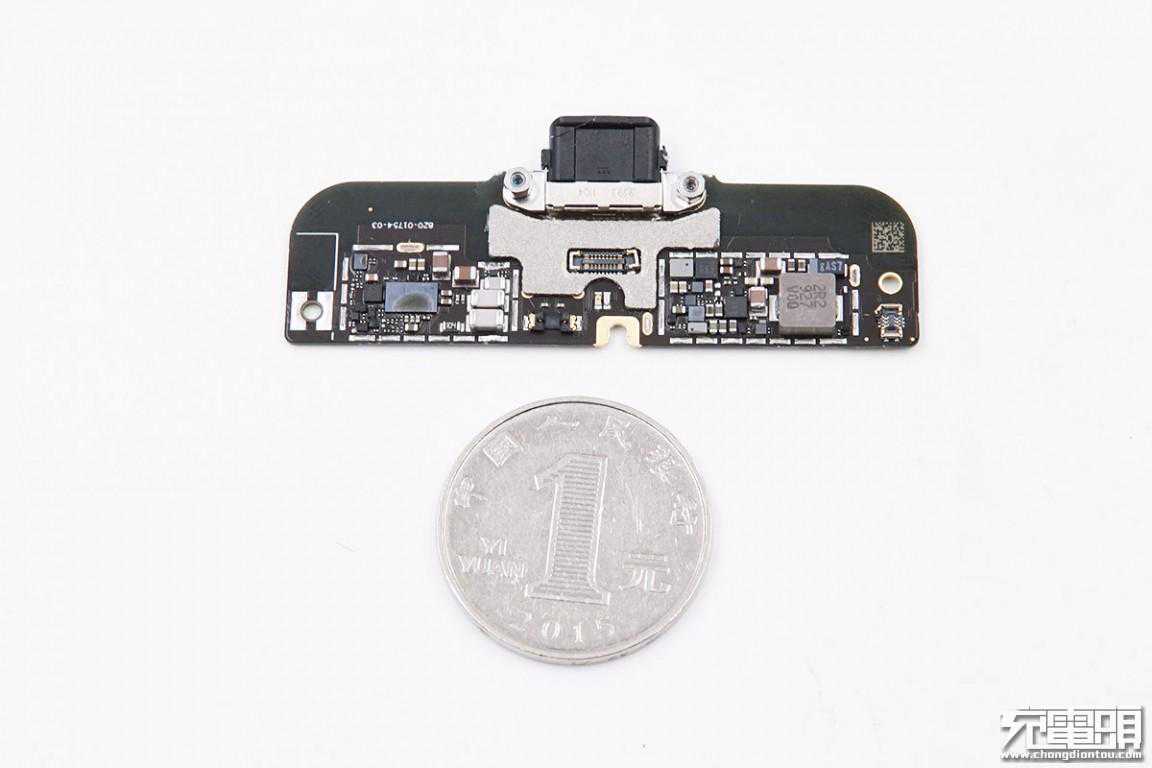

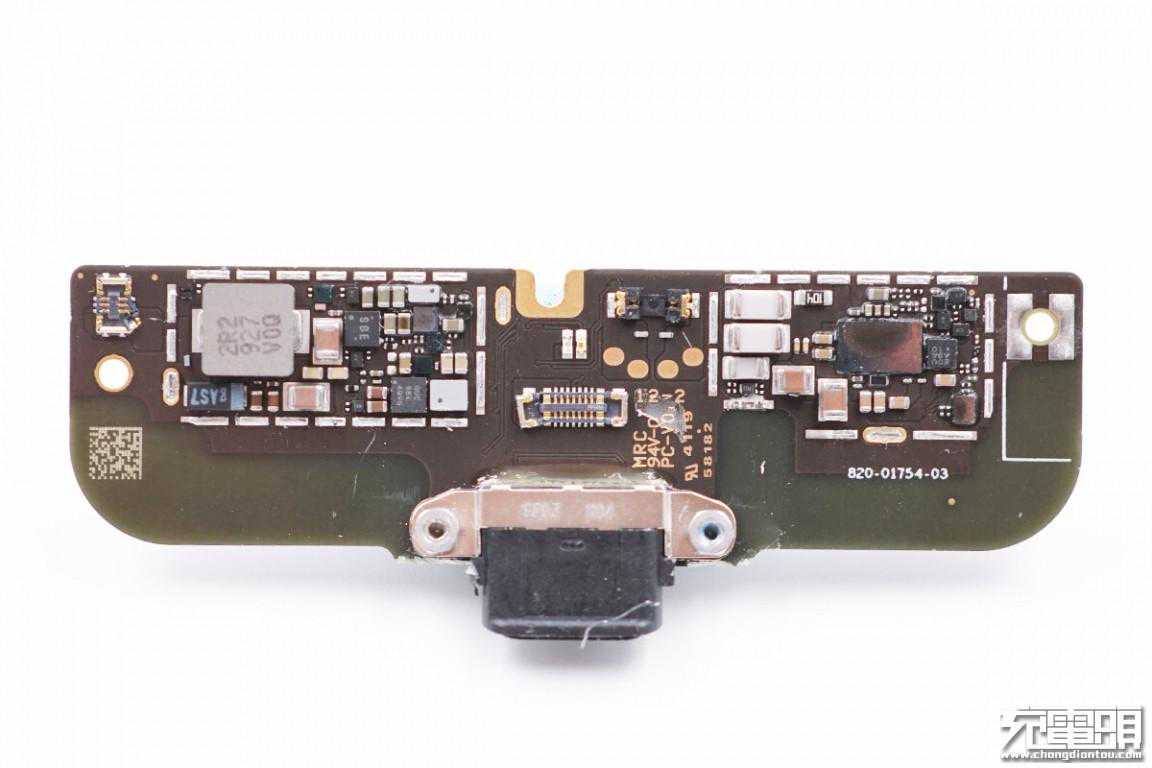

拆下两个屏蔽罩，和1元硬币对比大小。

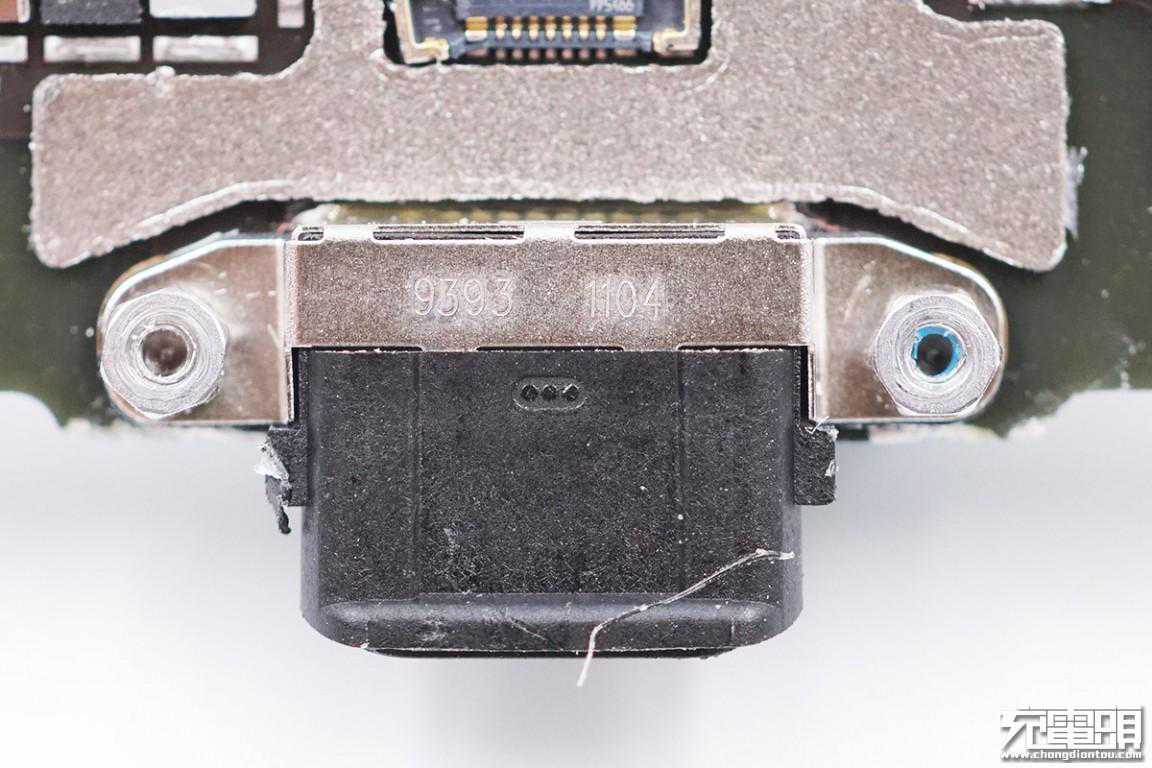

Lightning输入母座特写。
左侧屏蔽罩内部是升降压电路，右侧屏蔽罩内部是无线充电接收电路。

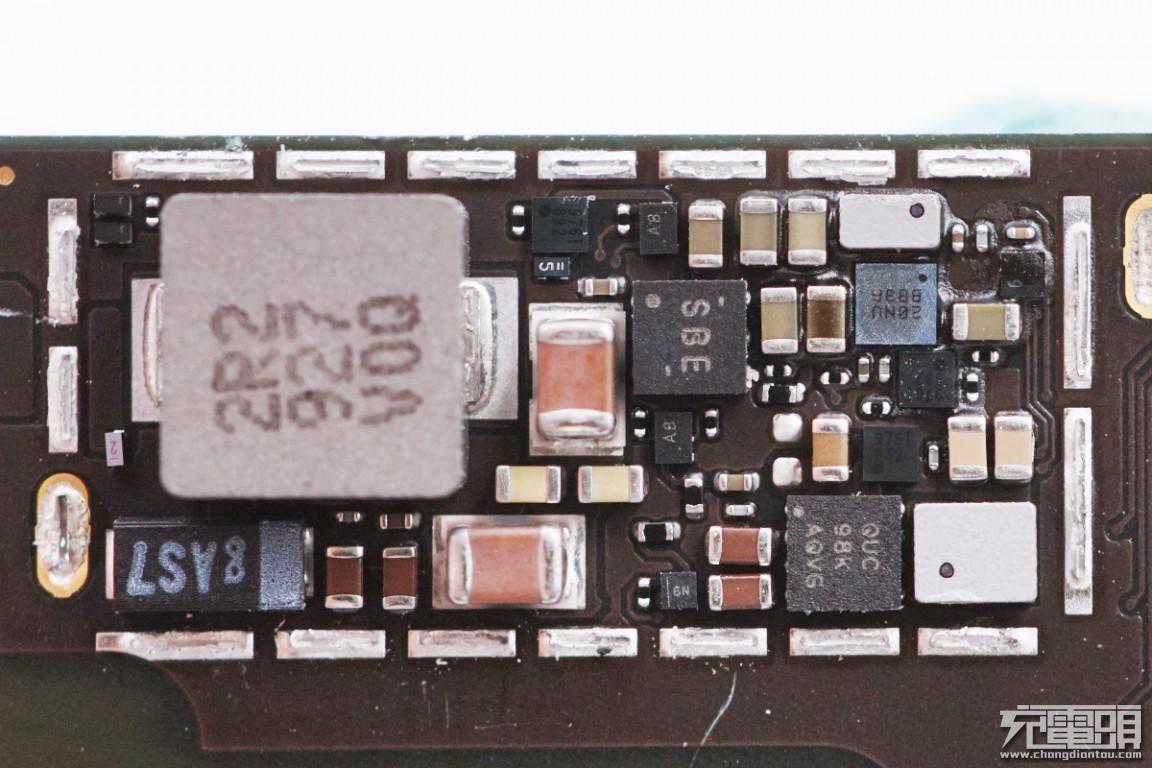

这边升降压电路，有一颗电感和芯片电容等。

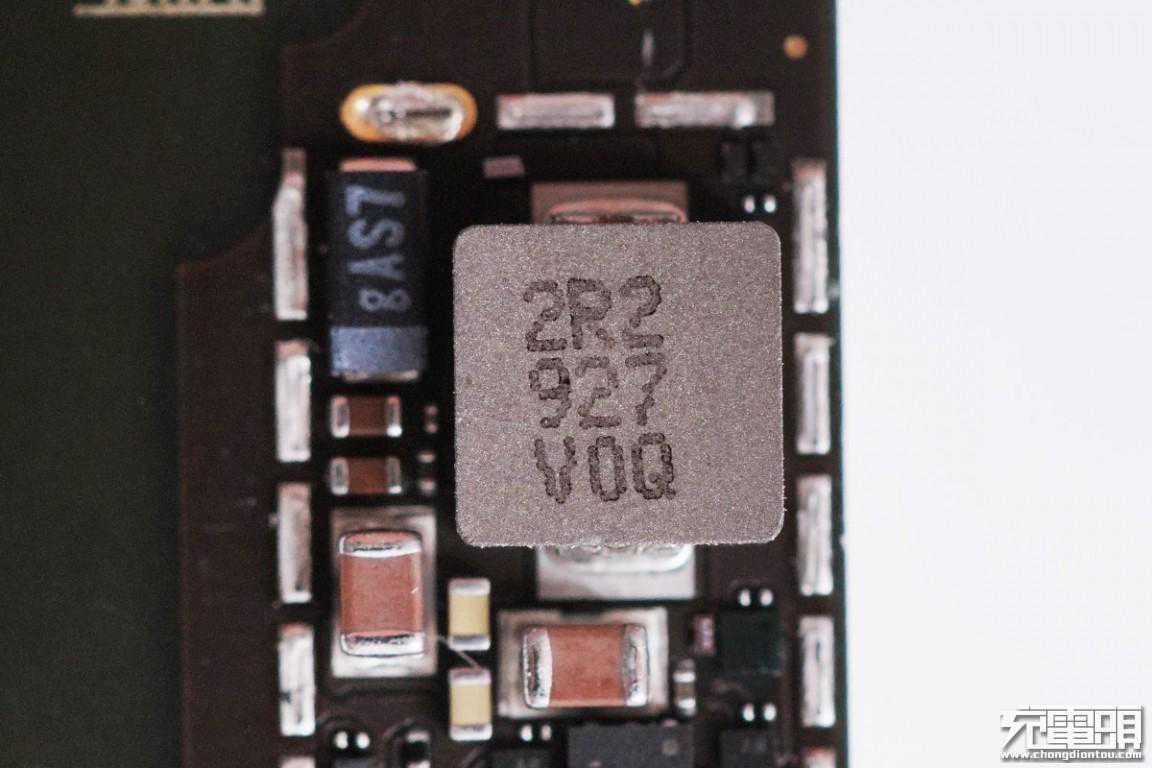

2R2合金电感。

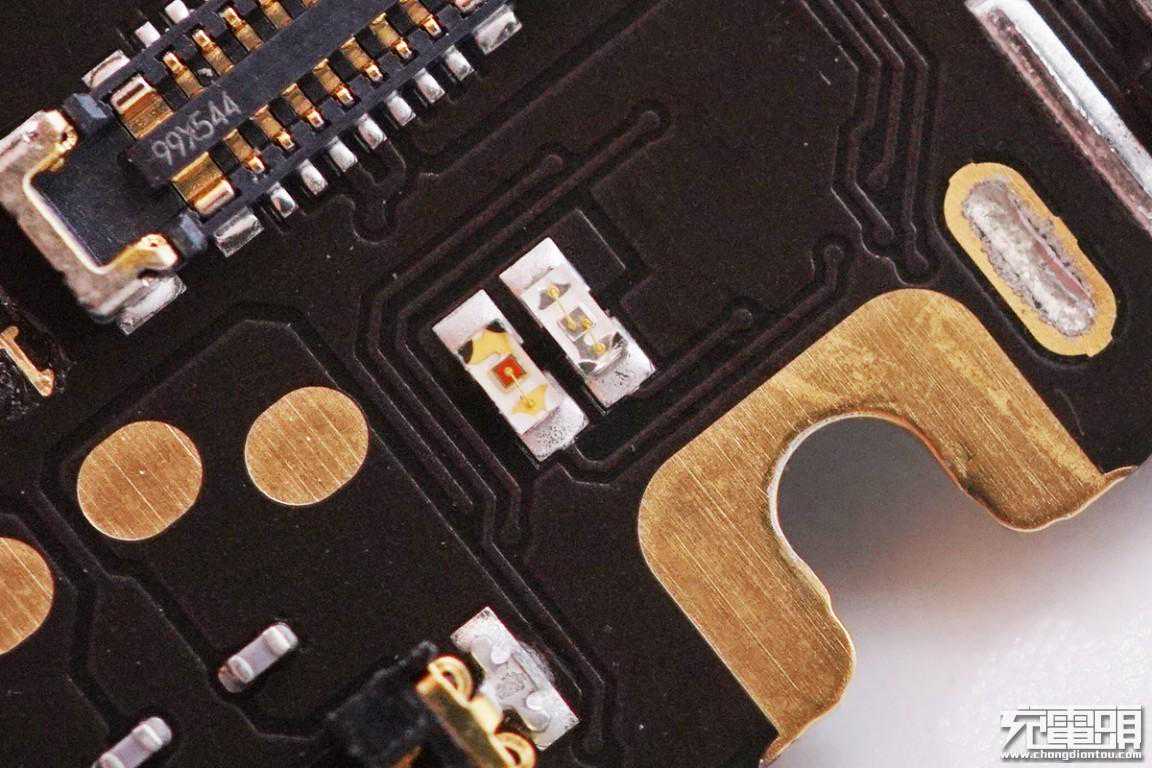

两颗晶莹剔透的充电指示灯。

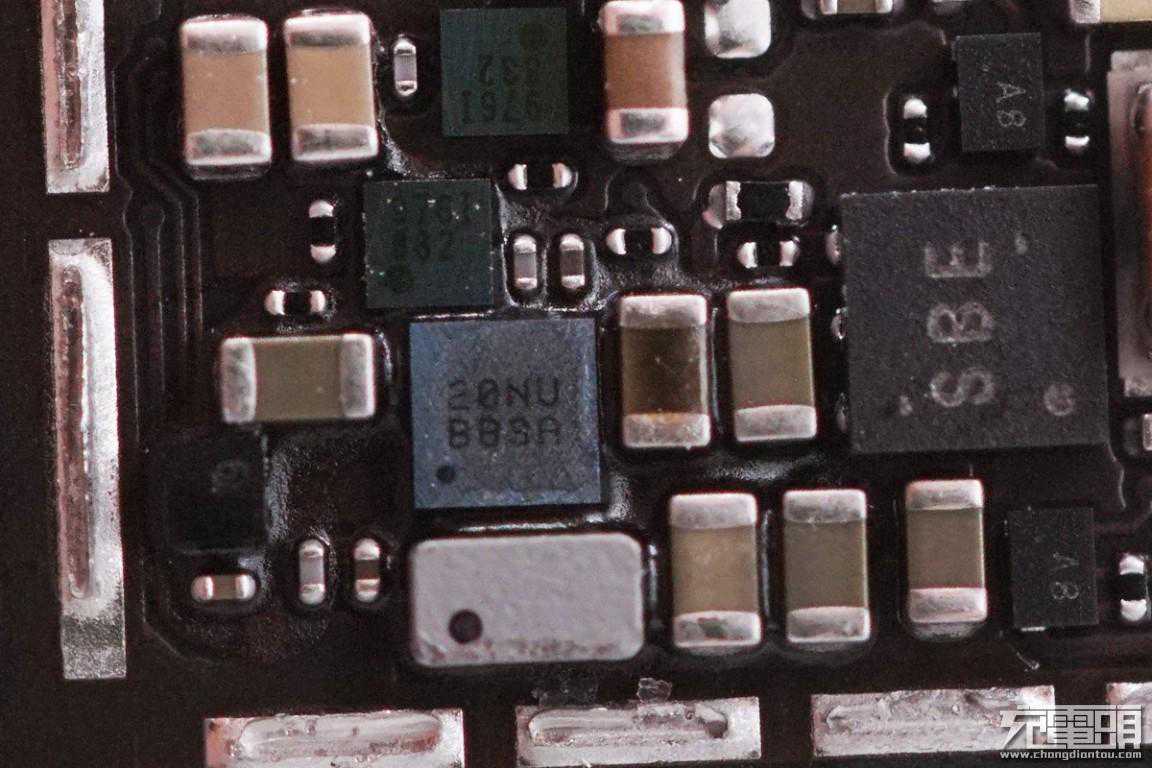

丝印20NU的开关降压芯片，下面是降压电感。

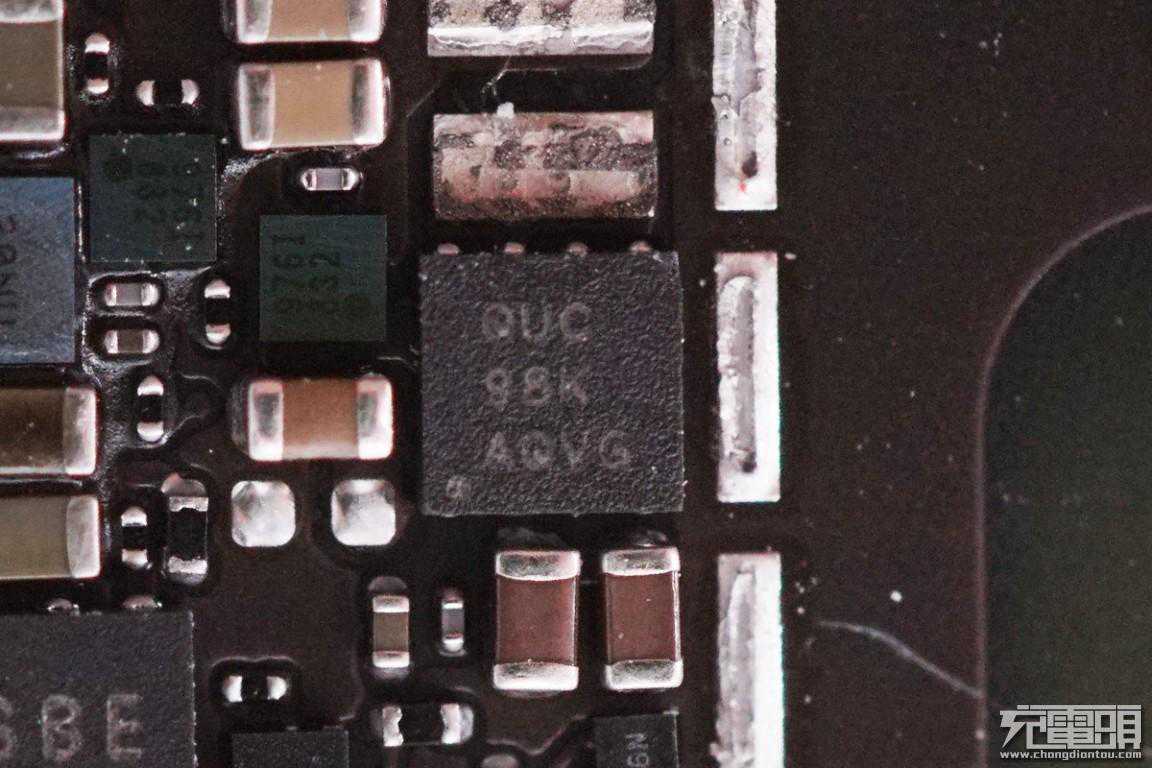

输出的同步降压转换器，丝印QUC。

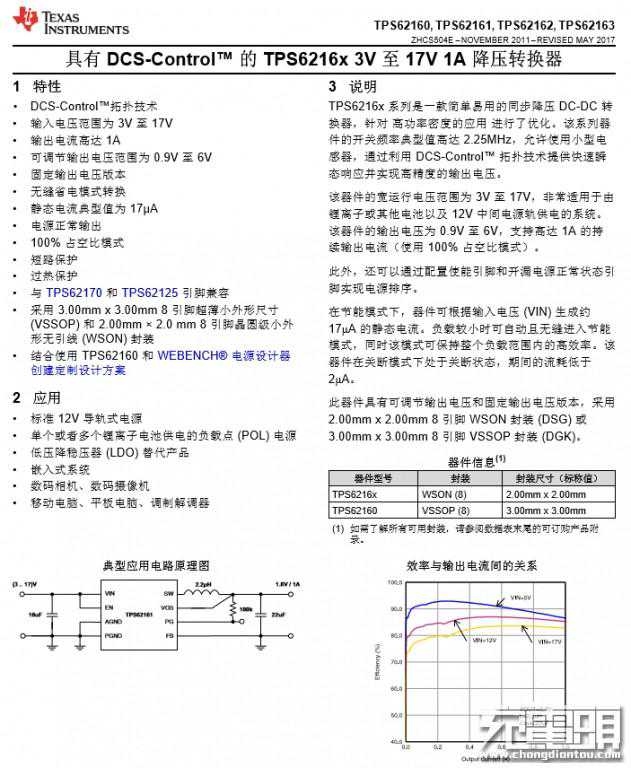

TITPS62162详细资料。
TITPS715A01，可调电压稳压器，2×2SON封装。

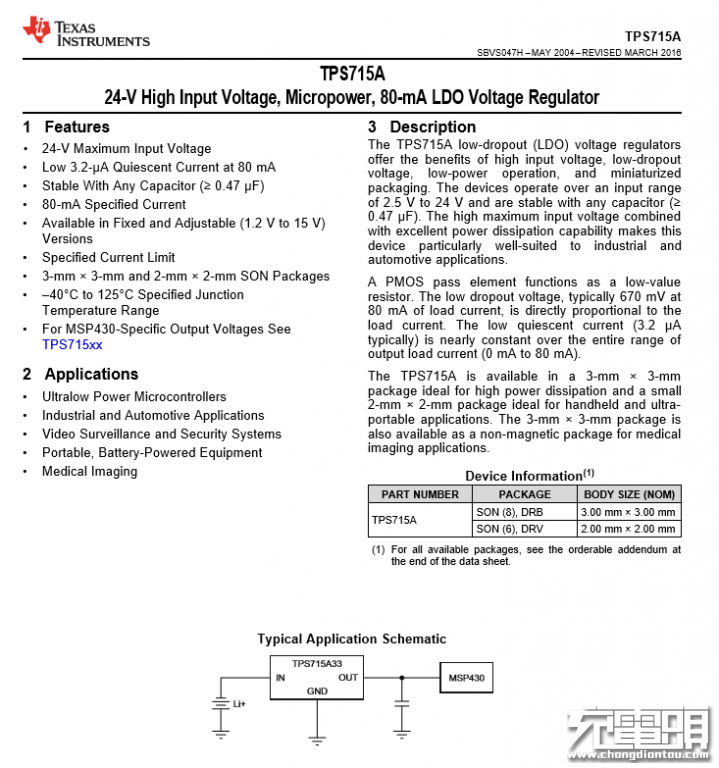

TITPS715A01详细资料。

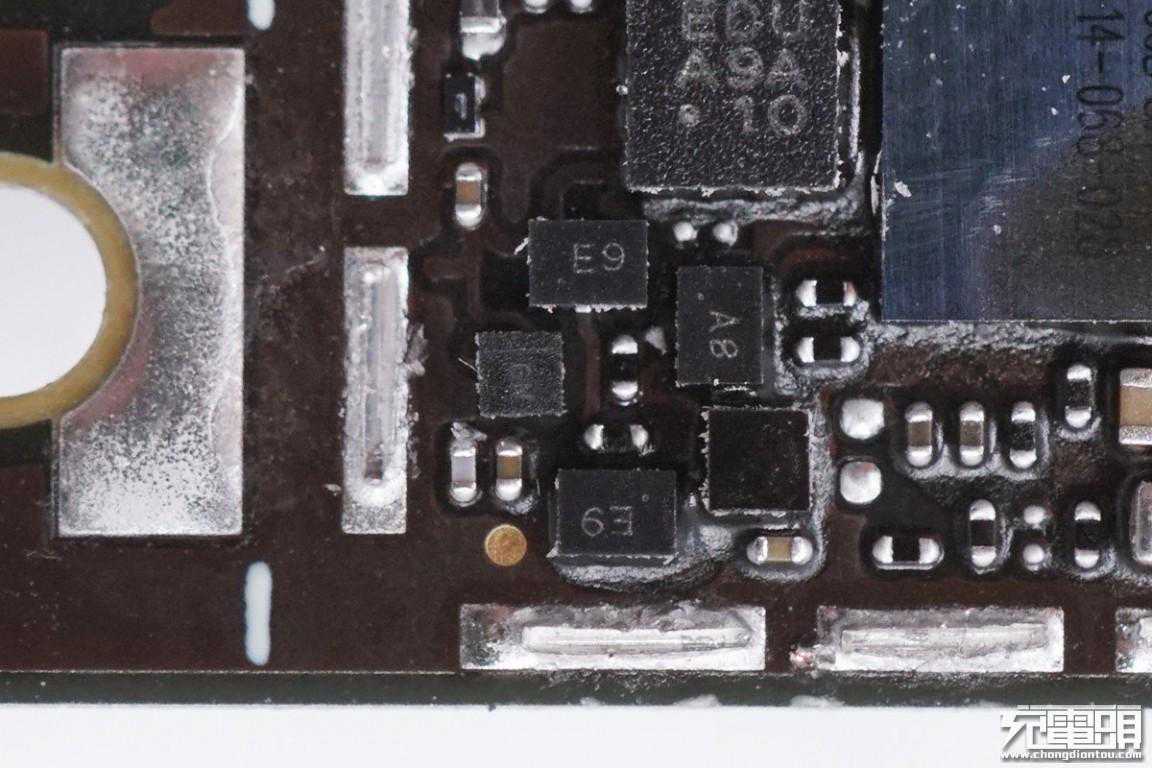

丝印E9的芯片。

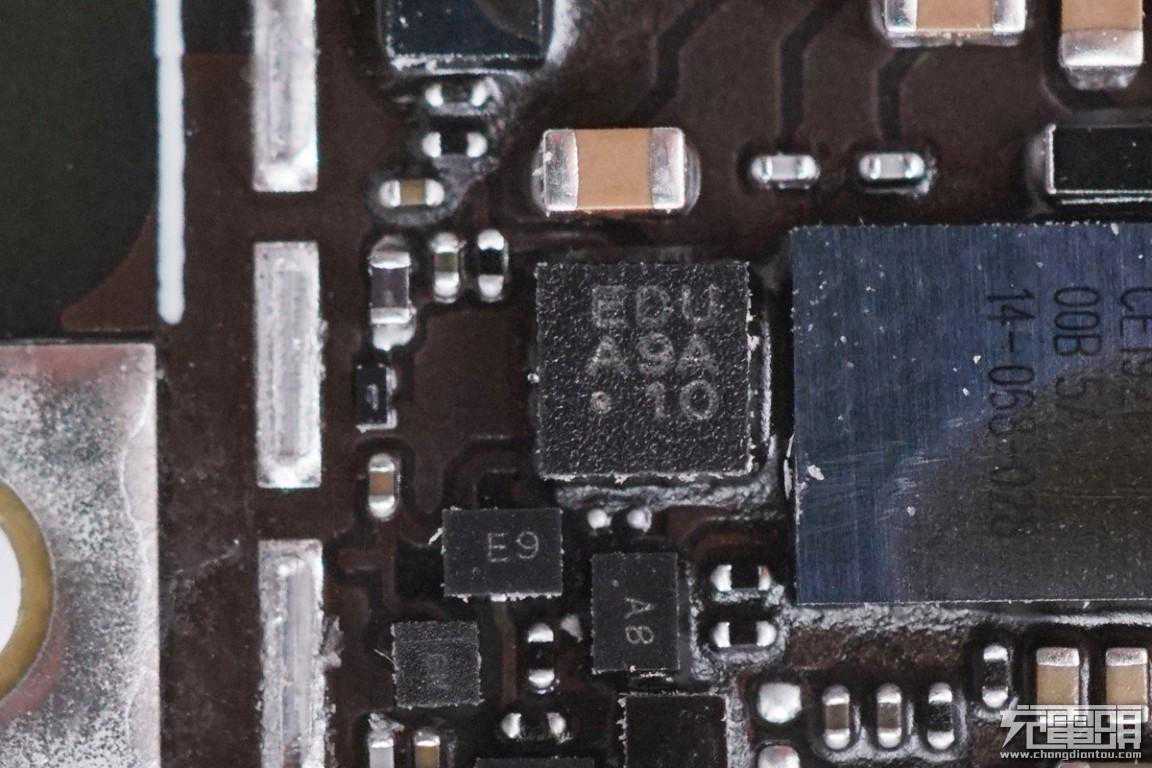

丝印EDU的芯片。

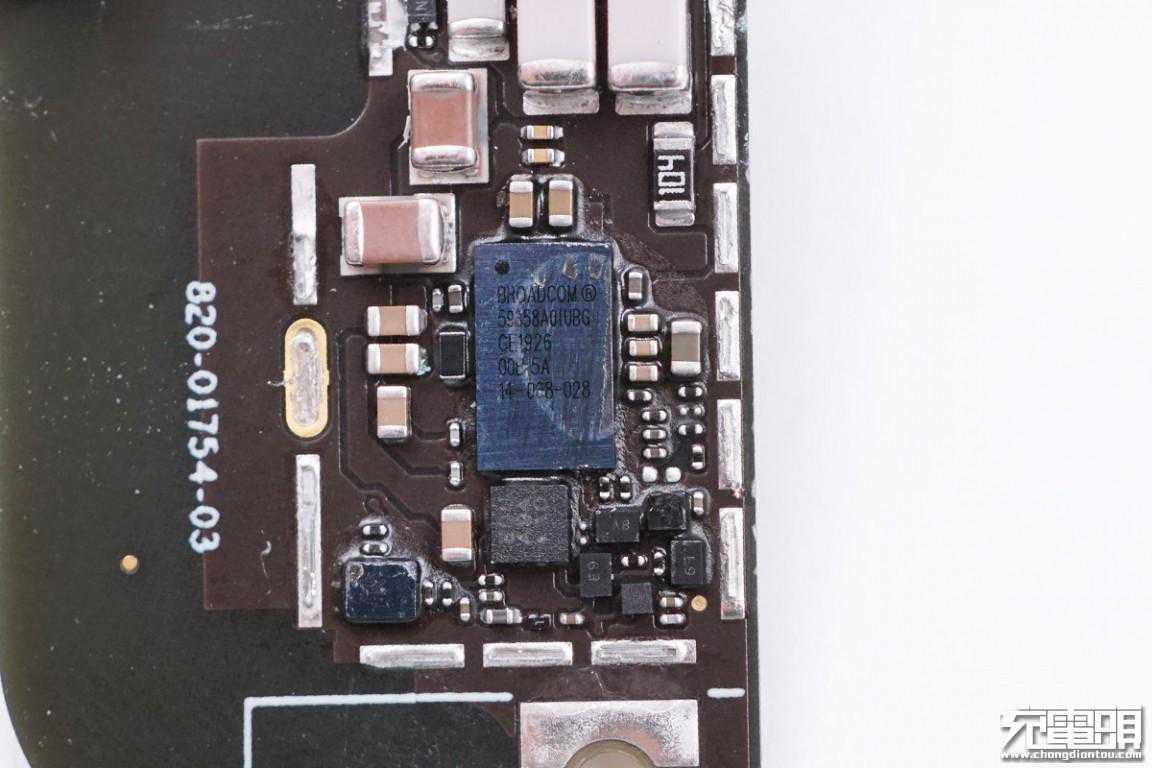

无线充电接收芯片：博通（Broadcom）BCM59358。与第二代ApplePencil的无线充芯片型号一致。

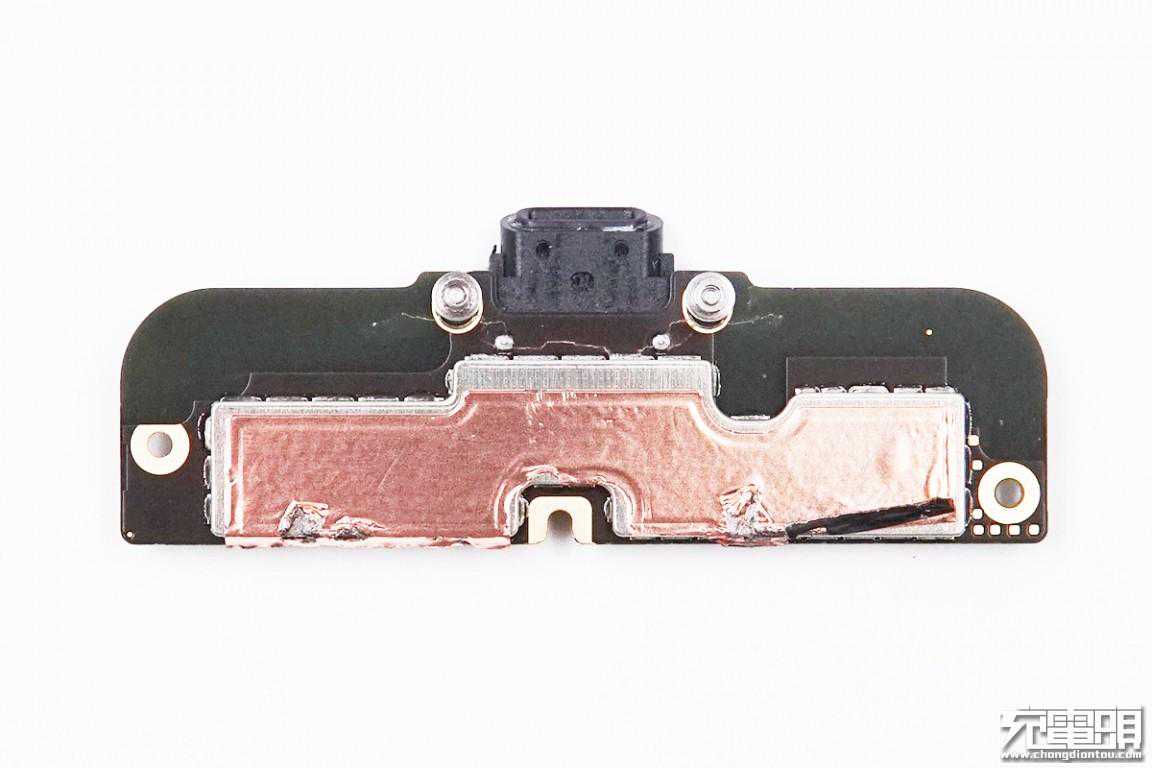

背面屏蔽罩特写，表面贴有铜箔。
背面的屏蔽罩拆下后，元件很多。

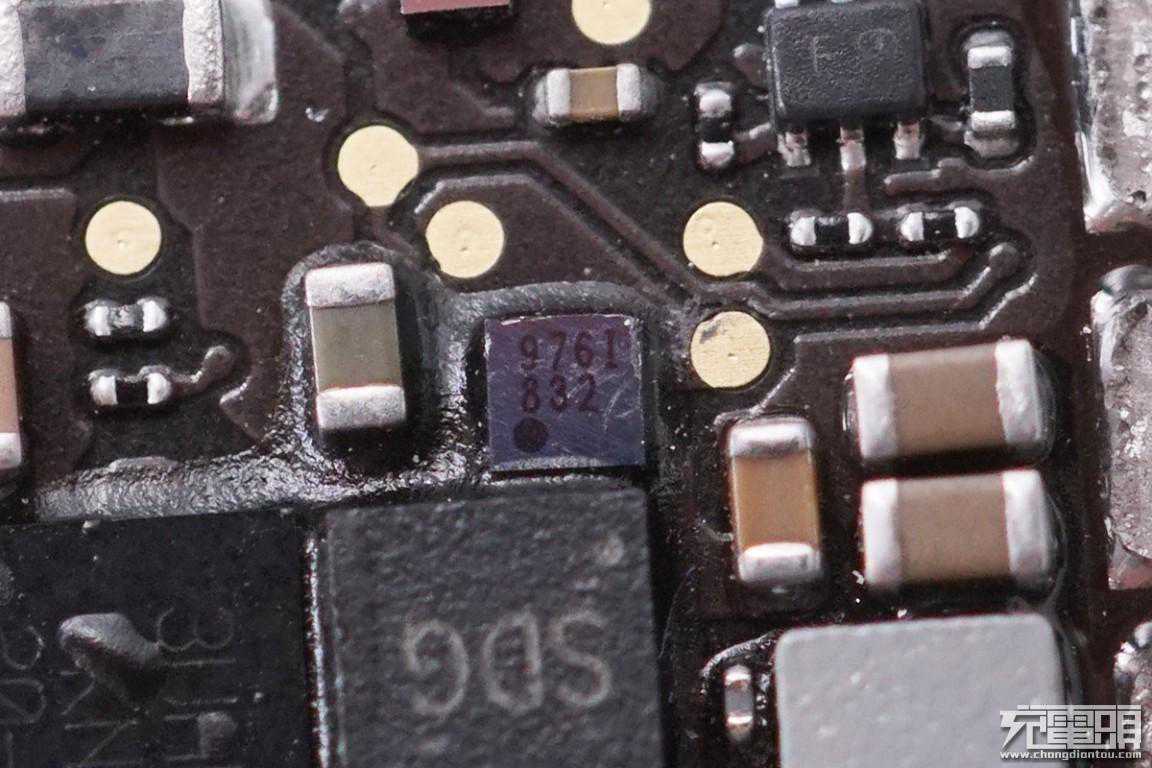

丝印976的芯片。
稳压管，WSON封装，丝印SDH。

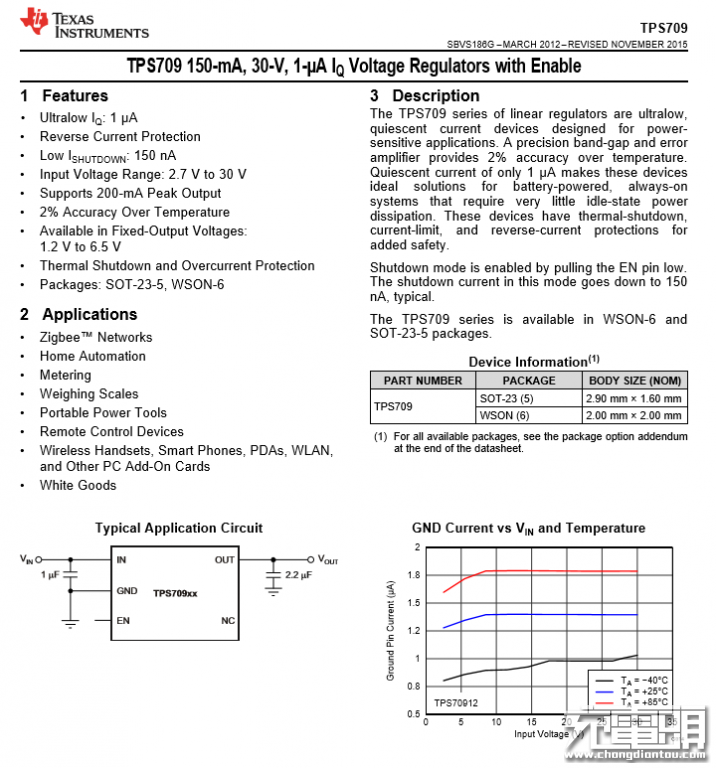

TITPS70933详细资料。

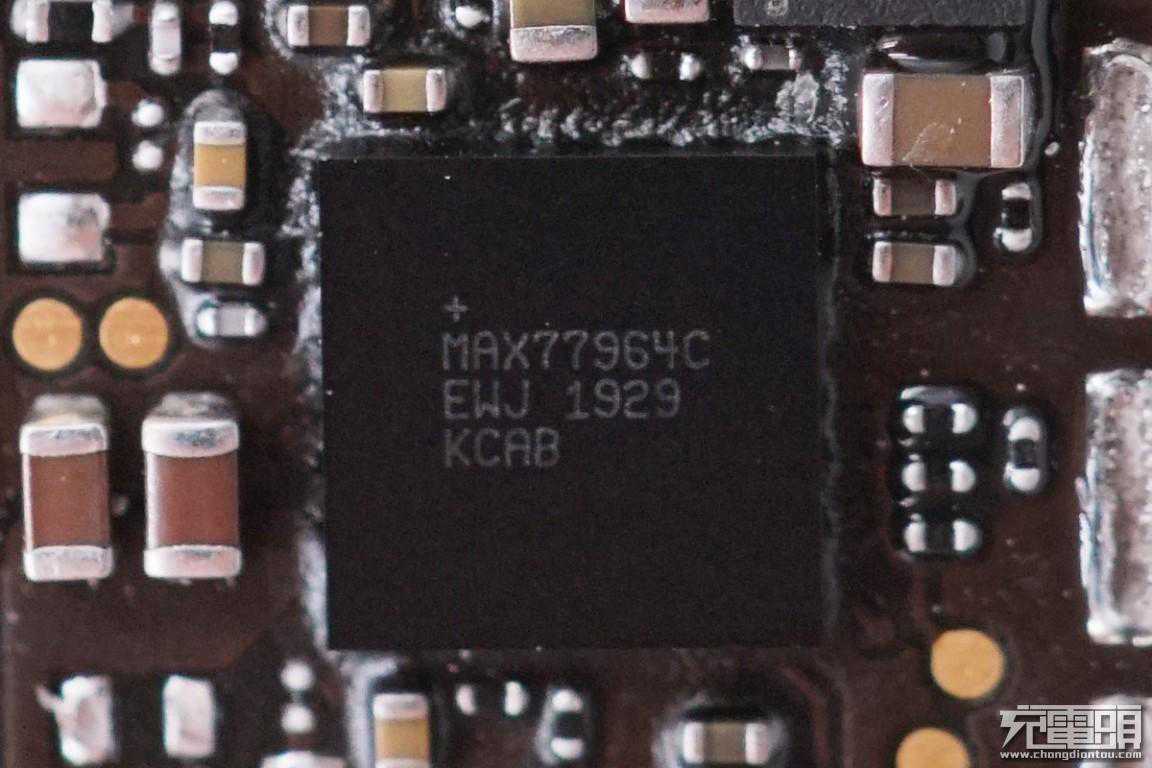

MAX77964美信官方无信息。

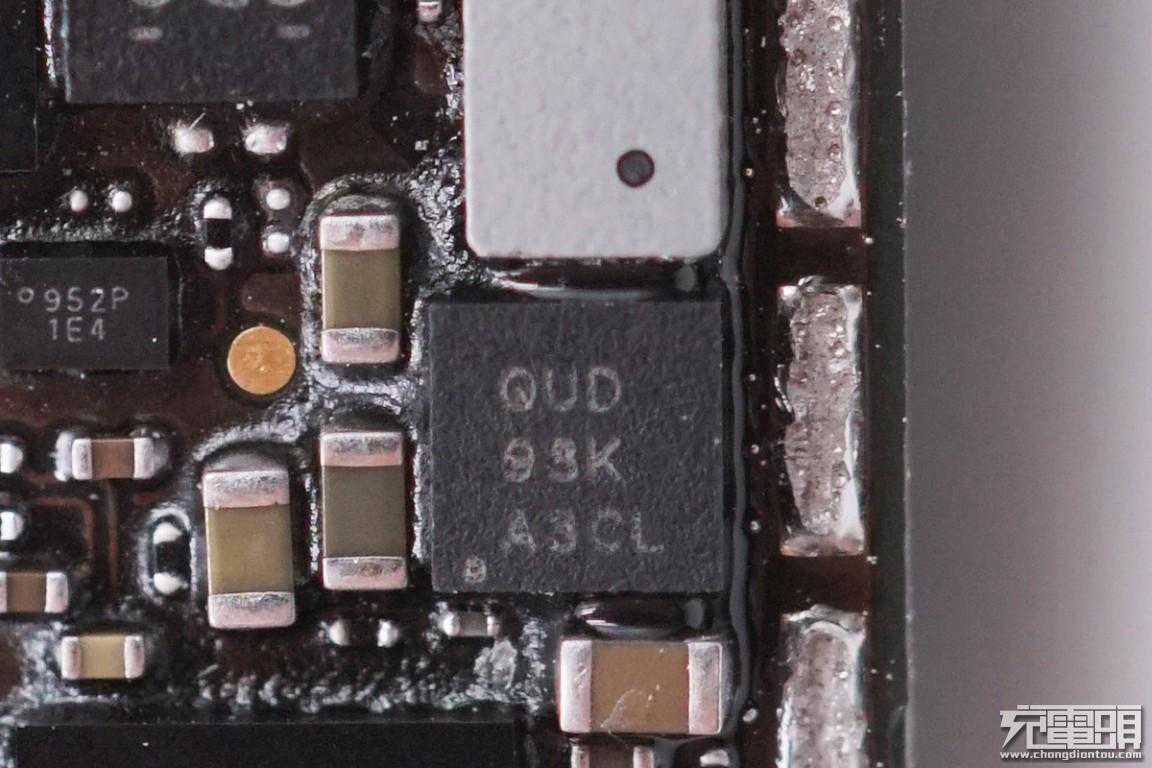

TITPS621635V输出的同步降压转换器，丝印QUD。

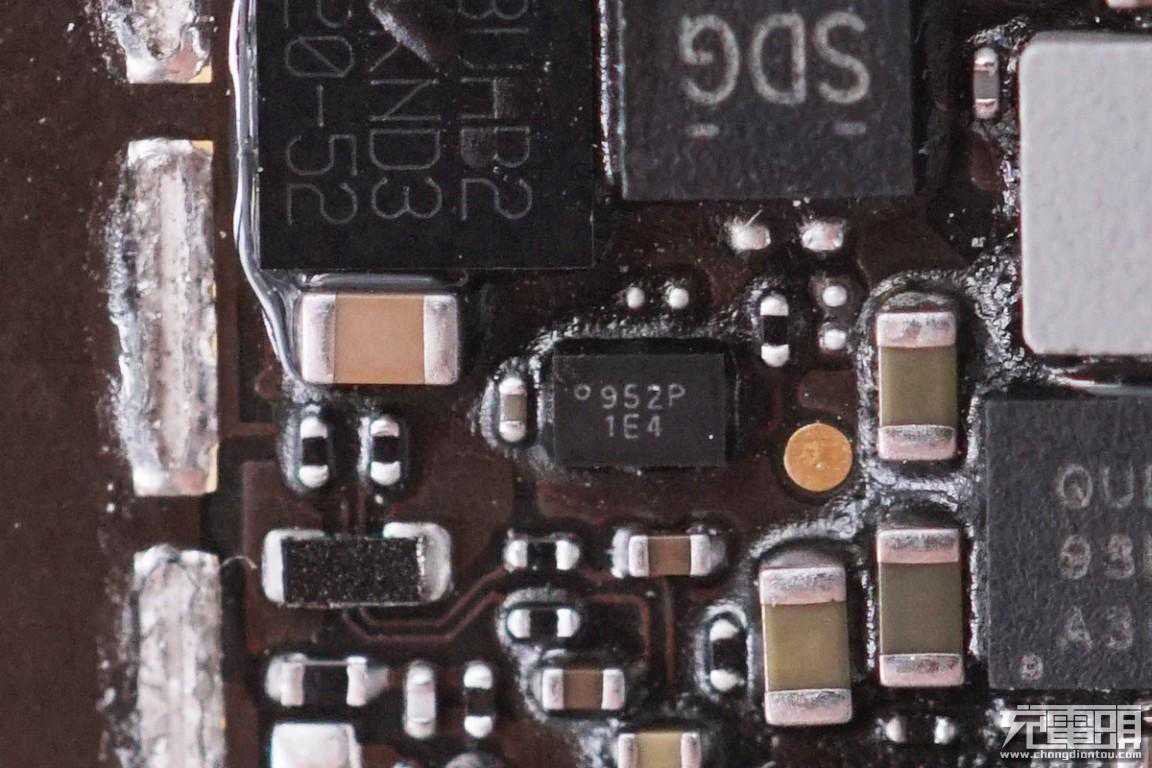

丝印952P的芯片。

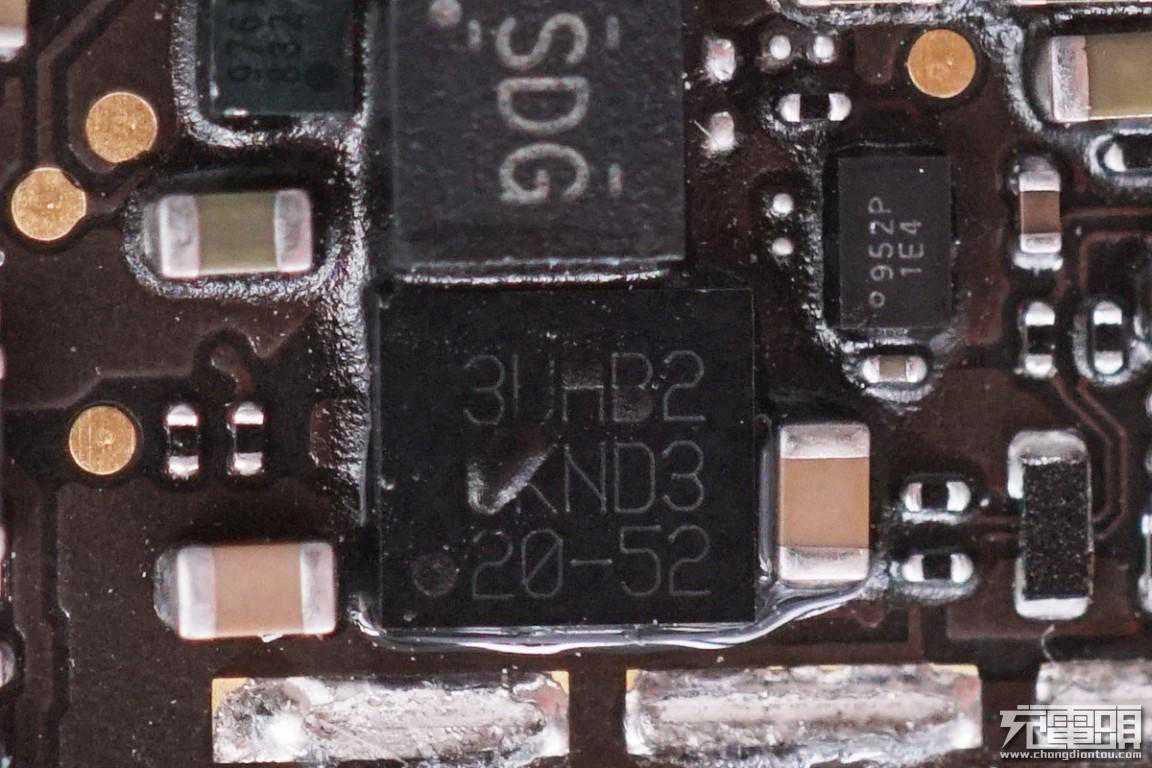

丝印3UHB2的芯片。

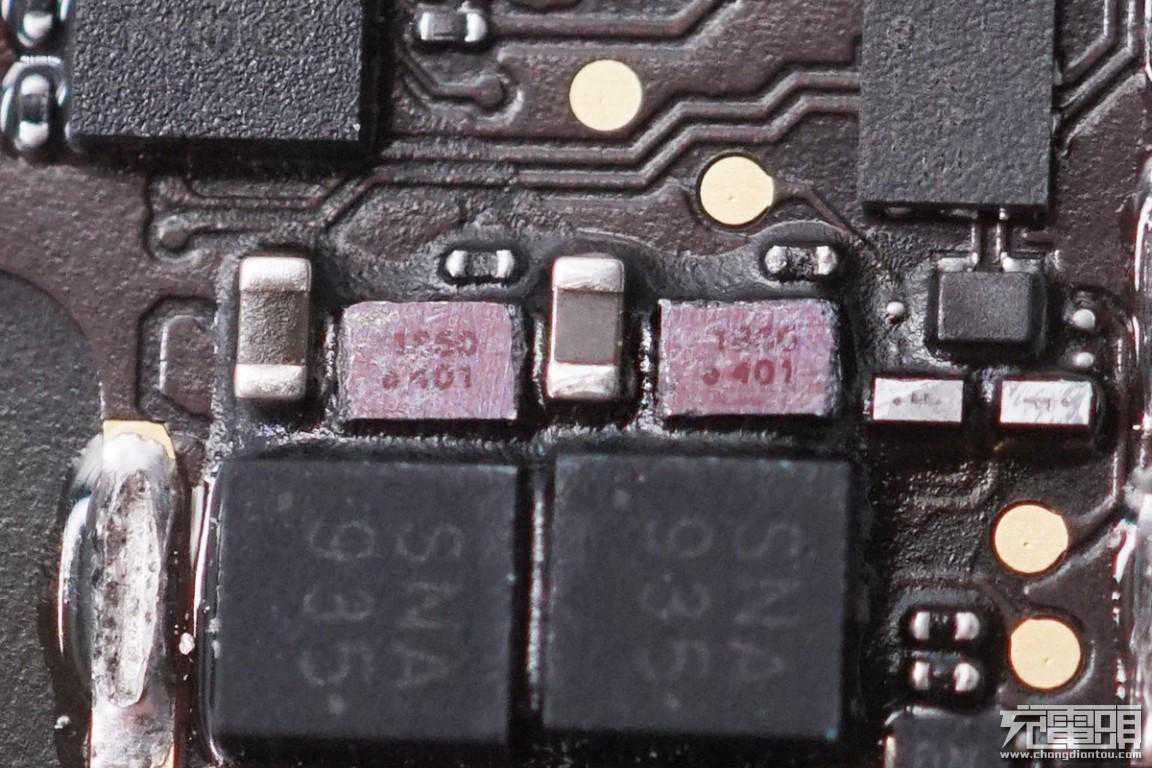

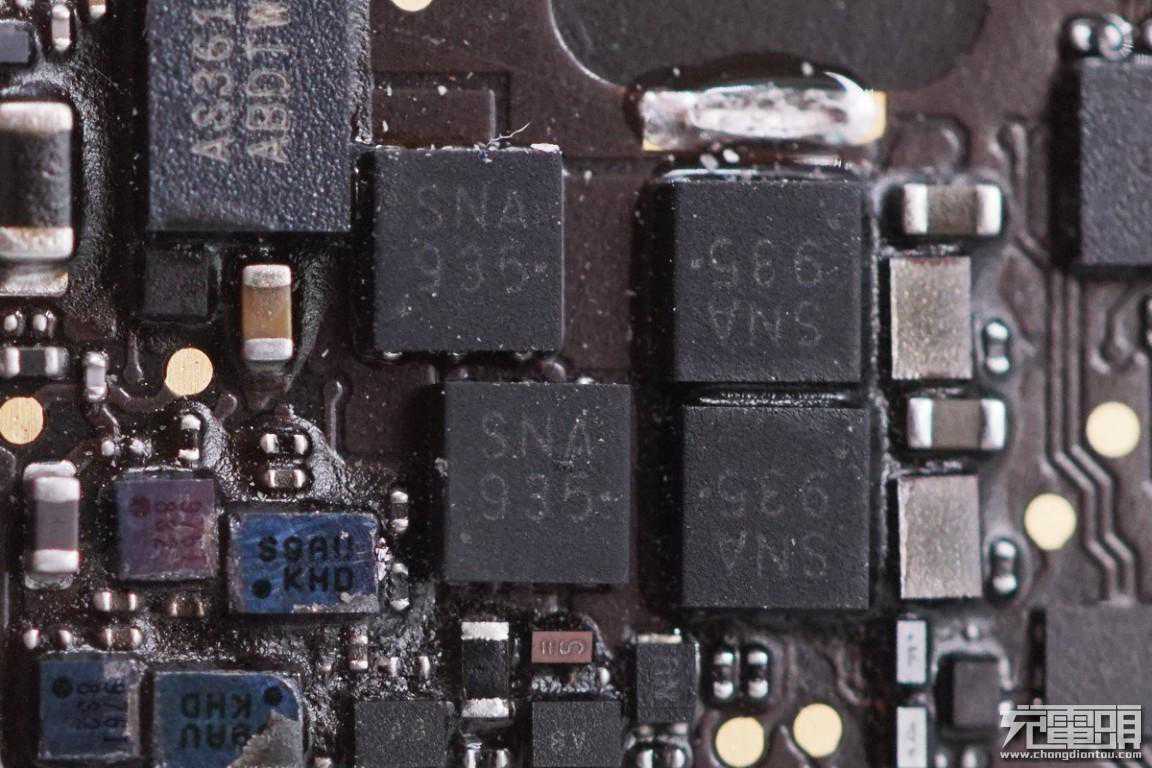

同步升降压的四颗MOS管，丝印SNA935。

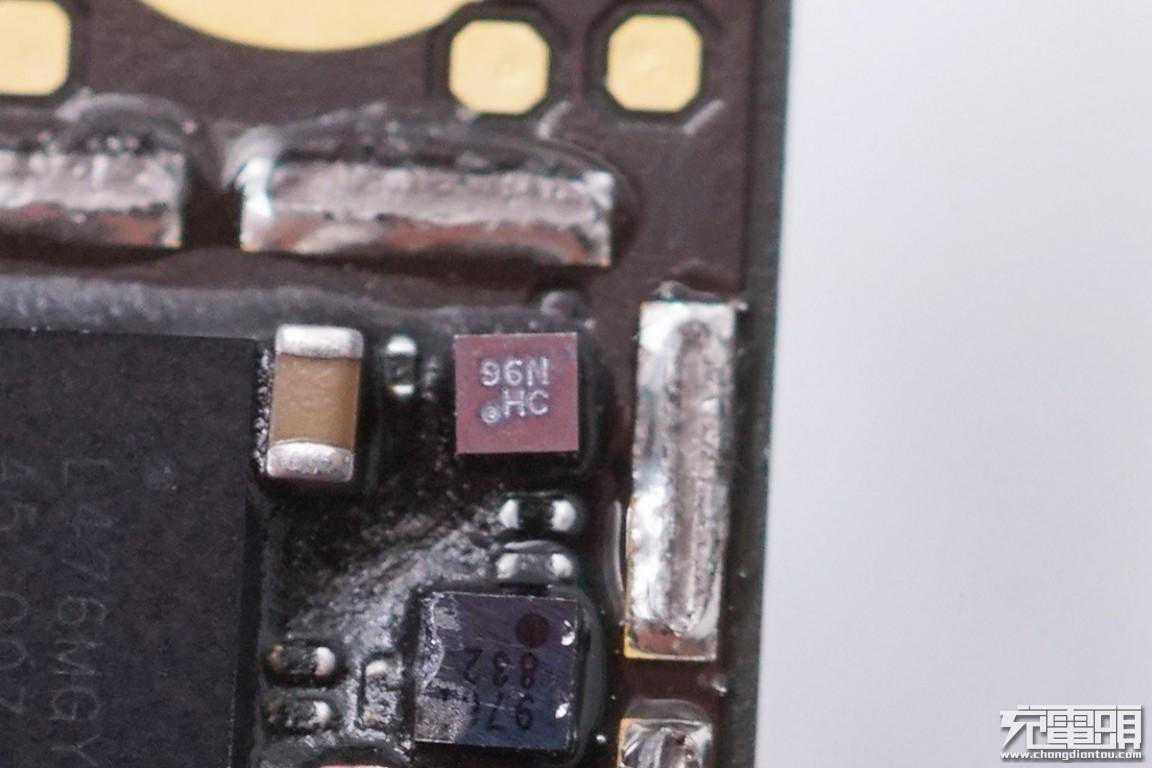

丝印96N的芯片。

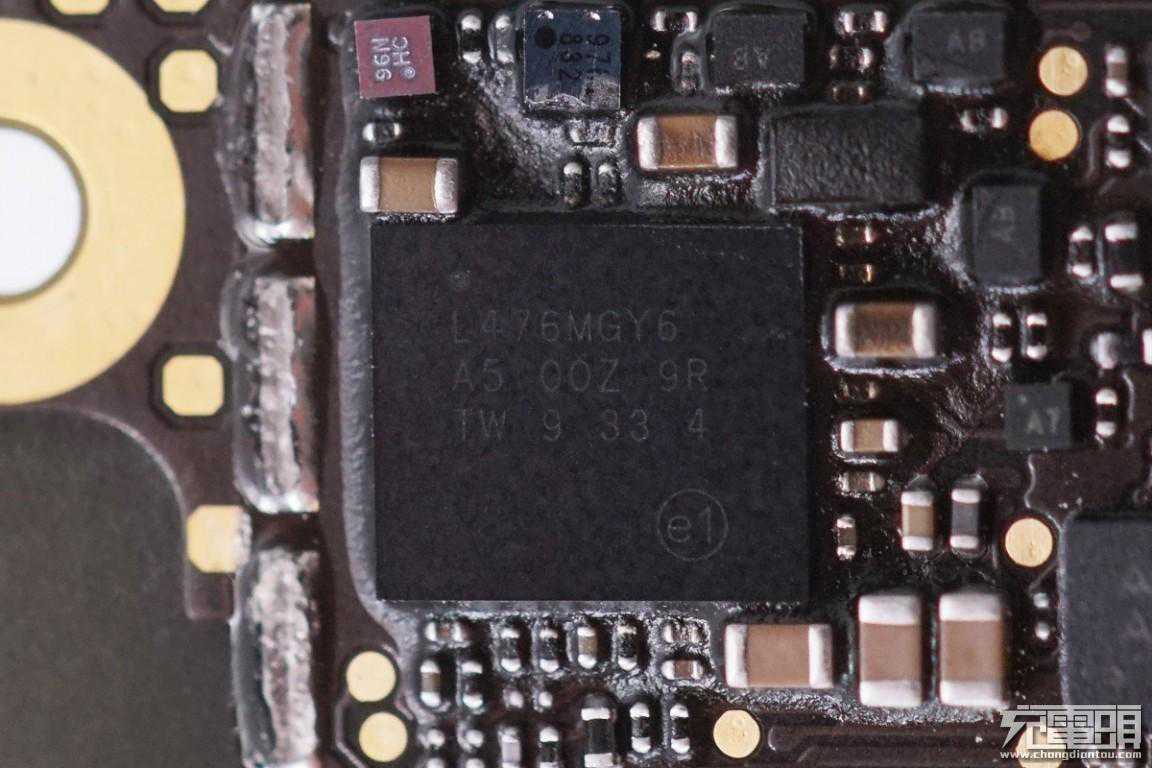

STSTM32L476MG单片机，采用WLCSP81封装。

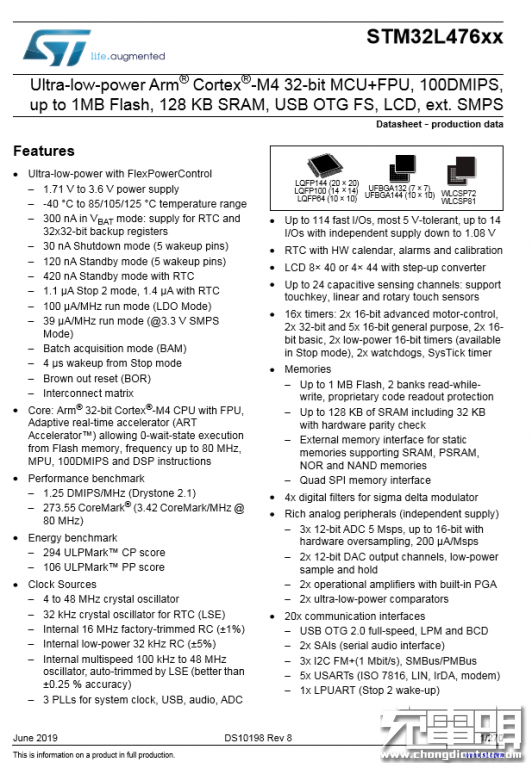

STSTM32L476MG详细资料。

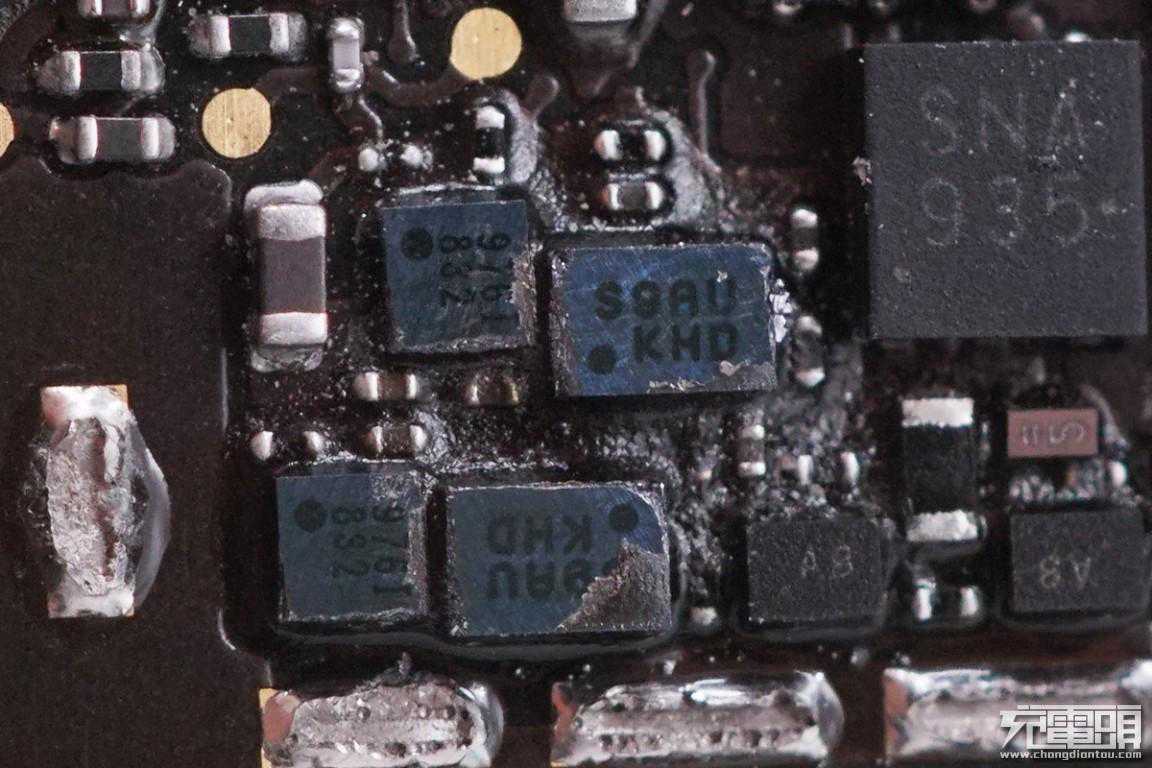

丝印S9AU，应该是配电切换MOS。

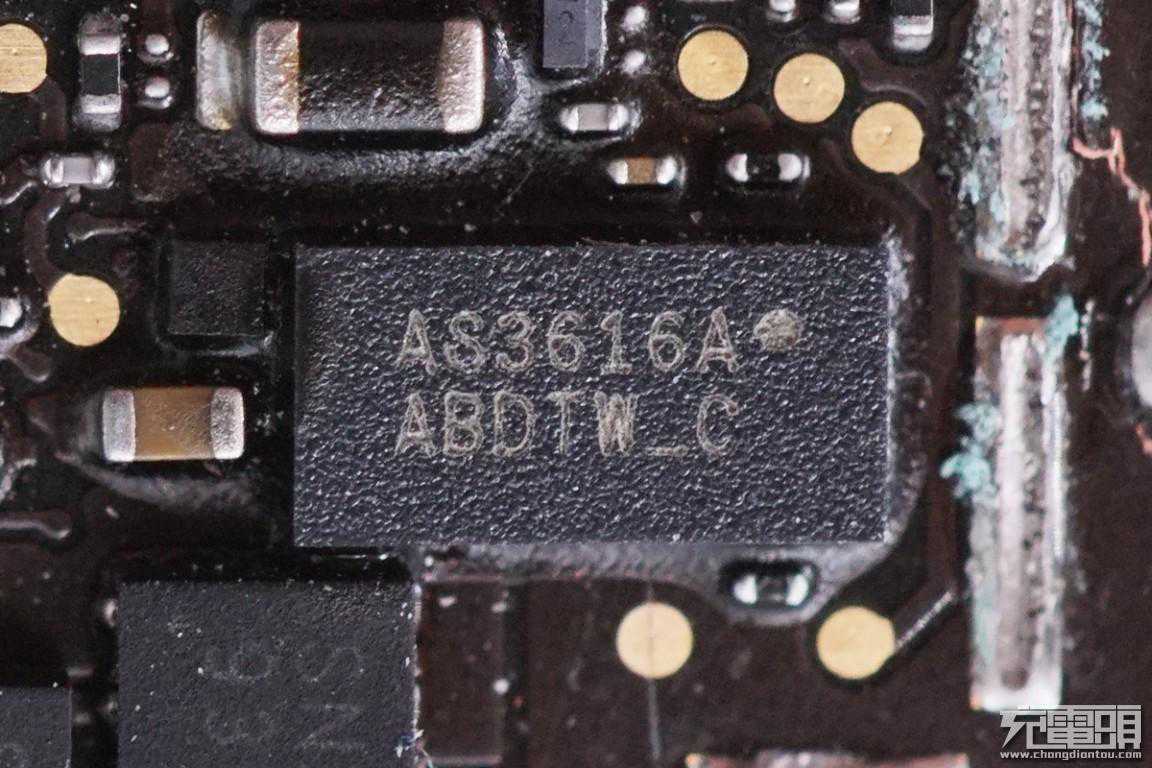

AS3616A，这块PCB上还集成了一个C94端子。
两颗CSP封装的芯片。

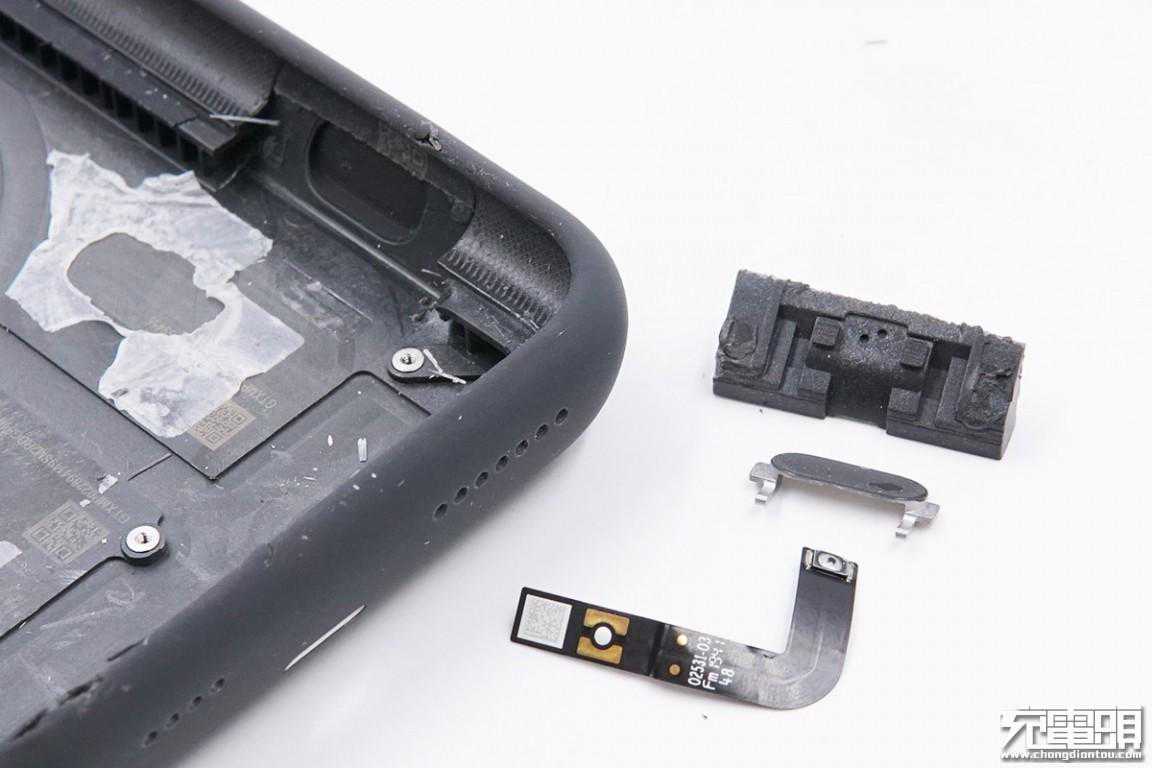

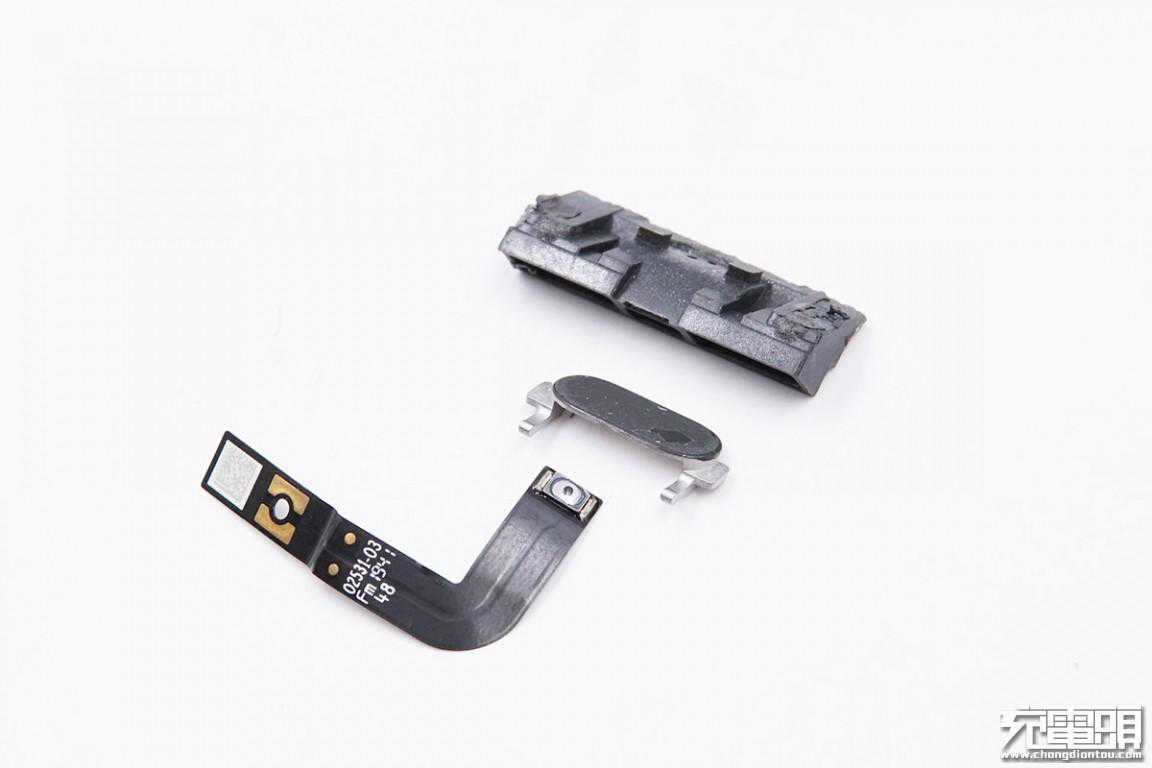

新增的拍照按键特写，排线上有一个按钮开关。
按钮开关放在后面的支撑件上，金属按钮压在按键上。

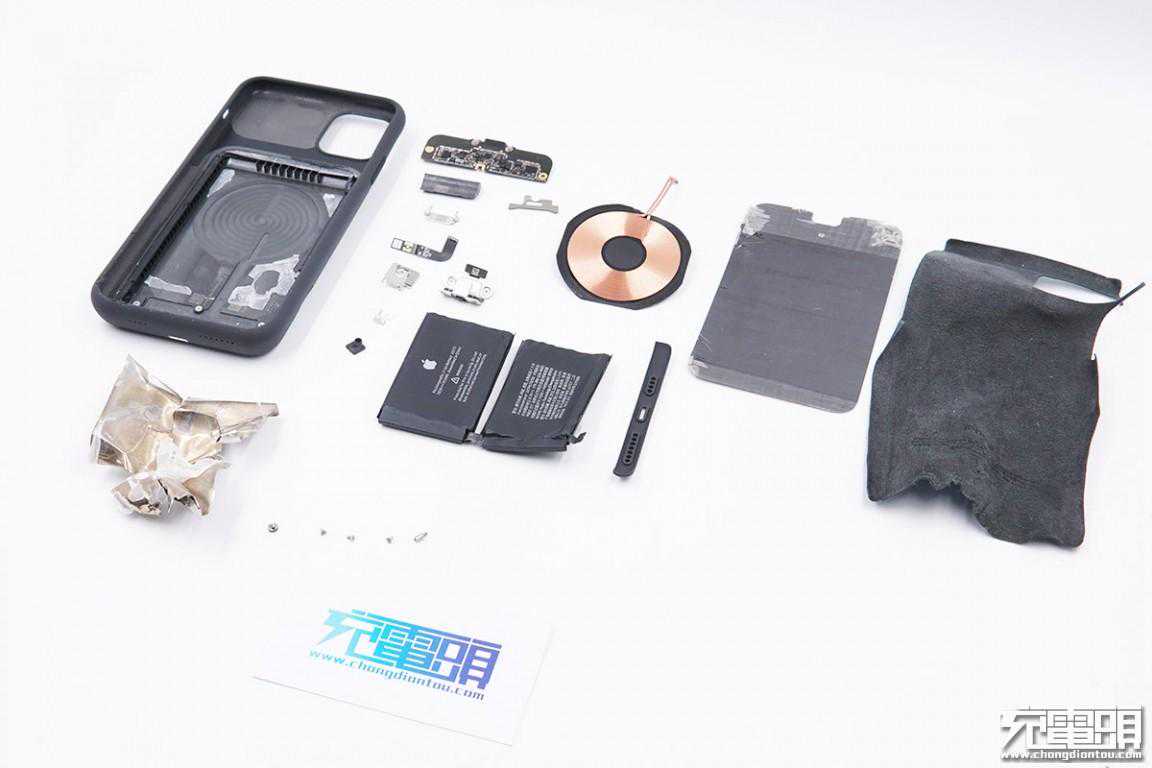

全部拆解一览。
三、充电头网拆解总结
iPhone11ProMaxSmartBatteryCase智能电池壳，依然搭载两大热门的USBPD快充和Qi无线充电技术，新增相机按钮，电池容量更大，功能更强。所以内部结构也相比往年版本更为复杂，产品做工依然保持苹果一贯的制造水准。
苹果新款智能电池壳采用2串电池结构，内置同步升降压电路，在为内置电池和手机充电时，都能得到较高的转换效率，内置C94端子芯片，支持USBPD快充。
采用了多股绕线的超薄线圈，辅以导热材料，这些都有助于改善无线充电过程中的充电效率及散热。
