产品属性
属性值
选择属性
制造商:
Microchip
产品种类:
数字信号处理器和控制器-DSP,DSC
发货限制：
Mouser目前在您所在地区不销售该产品。
RoHS:
详细信息
产品:
DSCs
系列:
dsPIC33EPxxxGM3xx
商标名:
dsPIC
安装风格:
SMD/SMT

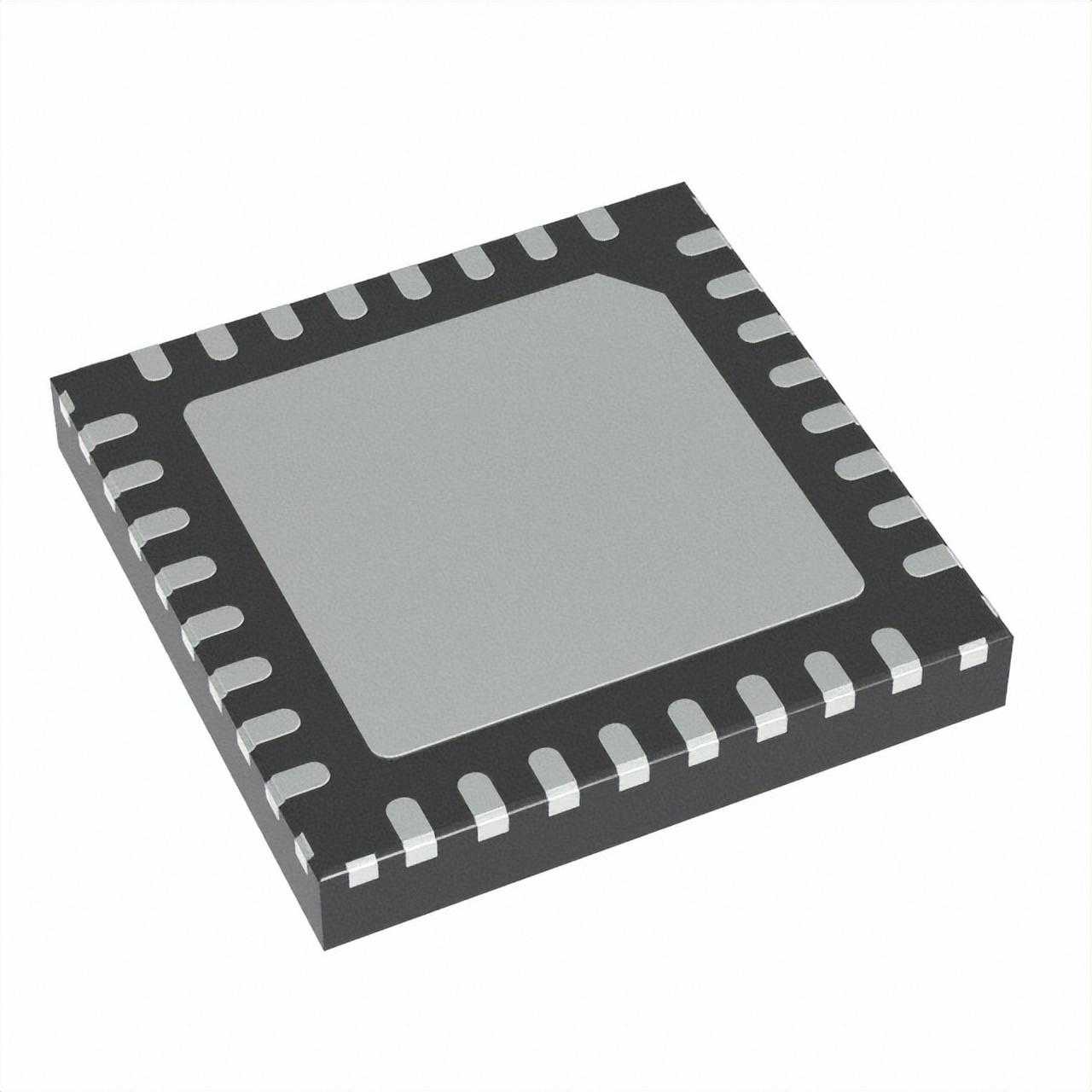

封装/箱体:
QFN-44
核心:
dsPIC33EP
内核数量:
1Core
最大时钟频率:
70MHz
L1缓存指令存储器:
-
L1缓存数据存储器:
-
程序存储器大小:
512kB
数据RAM大小:
48kB
工作电源电压:
3
最小工作温度:
-40C
最大工作温度:
+85C
资格:
AEC-Q100
封装:
Tube
商标:
MicrochipTechnology
数据总线宽度:
16bit
说明书类型:
Fixed/FloatingPoint
接口类型:
I2C,JTAG,SPI,UART
输入/输出端数量:
35I/O
计时器/计数器数量:
13Timer
处理器系列:
dsPIC33E
产品类型:
DSP-DigitalSignalProcessorsControllers
程序存储器类型:
Flash
工厂包装数量:
45
子类别:
EmbeddedProcessorsControllers
电源电压-最小:
3V
单位重量:
370mg
描述
Microchip的dsPIC33E系列数字信号控制器(DSCs)具有70MIPS的dsPIC®DSC核心，集成DSP和增强的片上外设。这些DSCs能够设计出高性能、精确的电机控制系统，更节能、更安静、续航范围更广、使用寿命更长。可用于控制无刷直流电机、永磁同步电机、交流感应电机和步进电机。这些设备也是高性能通用应用的理想选择。
特性
操作条件
•3.0V至3.6V，-40°C至+85°C，高达70MIPS
•3.0V至3.6V，-40°C至+125°C，高达60MIPS
核心:16位dsPIC33ECPU
•代码高效(C和汇编)体系结构
•两个40位宽蓄能器
•单周期(MAC/MPY)与双数据获取
•单周期混合符号MUL加上硬件划分
•32位乘法支持
高速脉宽调制
•多达12PWM输出(6个发电机)
•主主时基输入允许从内部/外部源同步时基
•上升和下降边缘的死亡时间
•7.14nsPWM分辨率
•PWM支持DC/DC,AC/DC，逆变器，PFC，照明，无刷直流，PMSM,ACIM,SRM
•可编程故障输入
•ADC转换的灵活触发器配置
•支持PWM锁，PWM输出斩波和动态相移
高级模拟功能
•两个独立ADC模块
•可配置为10位，1.1Msps与四个SH或12位，500ksps与一个SH
•11、13、18、30或49模拟输入
•灵活和独立的ADC触发源
•多达4个运算放大器/比较器与ADC模块直接连接
•额外的专用比较器
•可编程参考32个电压点
•可编程落料和过滤
•充电时间测量单元(CTMU)
•支持mTouch™电容式触摸感知
•提供高分辨率时间测量(1ns)
•片上温度测量
计时器/输出比较/输入捕获
•21个通用定时器
•9个16位和多达4个32位计时器/计数器
•8个输出捕获模块可配置为计时器/计数器
PTG模块具有两个可配置的计时器/计数器
•两个32位正交编码器接口(QEI)模块可配置为计时器/计数器
•八个输入捕获模块
•外围引脚选择(PPS)允许功能重映射
•用于调度复杂序列的外围触发生成器(PTG)
通信接口
•4个增强型可寻址UART模块(17.5Mbps)
•支持LIN/J2602协议和IrDA®
•三个3线/4线SPI模块(15Mbps)
25mbps数据速率专用SPI模块(没有PPS)
•两个I2C™模块(最高1mbps)，支持SMBus
可编程循环冗余校验(CRC)
•支持I2S的编解码接口模块(DCI)
直接内存访问(DMA)
•4通道DMA与用户可选择的优先级仲裁
•DMA控制器支持的外围设备包括UART,SPI,ADC和输入捕获，输出比较和计时器
